Por que escolher a distribuição de energia de precisão para um data center?

Um data center pode ter um no-break íntegro, PDUs de rack em boas condições e nenhum alarme ativo – e então descobrir um circuito ramificado muito carregado durante uma expansão, um disjuntor desarmado após uma mudança de manutenção ou um problema de uso de energia que ninguém pode atribuir a um gabinete. O ponto fraco muitas vezes não é a geração ou a energia de reserva. É a camada de distribuição entre a origem e os racks de TI.

A resposta curta: escolhaDistribuição de energia de precisãoquando você precisar ver, ativar o alarme e gerenciar a energia no nível do gabinete e do circuito derivado, em vez de tratar a distribuição como um painel elétrico passivo. Essa visibilidade ajuda os operadores a encontrar desequilíbrios de carga mais cedo, planejar a capacidade disponível com melhores evidências e isolar falhas sem adivinhar quais circuitos downstream são afetados.

Escolha uma distribuição precisa quando o gabinete — e não apenas o rack — tiver que expor risco de carga e uso de energia

Um gabinete de distribuição convencional fornece eletricidade. Um gabinete de distribuição de energia inteligente também informa o que está acontecendo com ele. Essa distinção é importante quando uma sala de servidores tem circuitos, gabinetes, inquilinos ou cargas de trabalho variáveis ​​suficientes para que uma planilha e leituras ocasionais de medidores não contem mais a história completa.

Os gabinetes de distribuição de precisão colocam o monitoramento no ponto onde uma fonte é dividida em circuitos de saída. Corrente, tensão, potência, energia, estado do disjuntor e condições de alarme podem ser coletadas no gabinete e, quando configurado, por ramificação. Em vez de aprender sobre um circuito sobrecarregado após a abertura de um disjuntor, sua equipe pode definir limites operacionais e investigar uma carga crescente antes que ela se torne uma interrupção.

O benefício não é apenas mais dados. É uma responsabilidade utilizável. O monitoramento de energia no nível do gabinete pode ajudar a distinguir um gabinete carregado de outro que só parece carregado devido a uma leitura ampla no nível da sala. As informações em nível de filial também tornam as discussões sobre capacidade mais disciplinadas: as operações podem revisar o comportamento real do circuito antes de aprovar um novo rack, em vez de confiar nas suposições da placa de identificação.

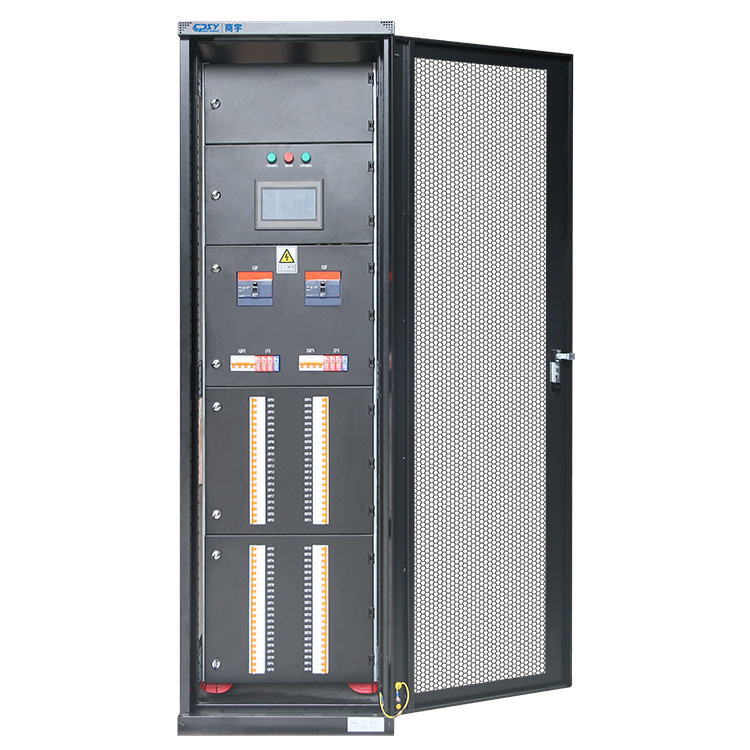

CPSY posiciona seuarmários de distribuição de energia de precisãocomo equipamento de distribuição de terminais para data centers e salas de informática. Suas configurações declaradas incluem circuitos ramificados configuráveis, monitoramento de ramificação, alarmes, IHM com tela sensível ao toque de 7 polegadas e comunicação Modbus. Essas funções só são úteis se forem comissionadas corretamente e revisadas por alguém. Uma tela sensível ao toque não substitui a propriedade do alarme, medições de linha de base ou um processo de controle de alterações.

Como o monitoramento inteligente de filiais oferece suporte a operações de energia mais rápidas e mais bem informadas

O monitoramento de filiais funciona porque restringe a área de pesquisa. Um medidor de nível de fonte pode confirmar que uma saída ou gabinete do no-break está transportando mais carga do que o esperado. Não pode necessariamente mostrar qual circuito de saída mudou, se uma fase está transportando corrente desproporcional ou se um ramal específico está se aproximando do seu limite operacional. Os dados por filial oferecem ao operador um ponto de partida prático.

Isso é importante durante três eventos comuns. Primeiro, uma solicitação de capacidade: a equipe de instalações pode revisar o gabinete pretendido e seus circuitos disponíveis antes de aprovar o equipamento. Em segundo lugar, um alarme de disjuntor: a equipe pode identificar o ramal afetado e suas cargas atribuídas sem abrir um gabinete ativo, simplesmente para investigar. Terceiro, uma revisão da eficiência: os dados de energia podem ser comparados entre gabinetes, zonas ou alocações de clientes onde o plano de medição os suportar.

A comunicação remota faz parte do valor operacional. O Modbus pode transportar informações selecionadas do gabinete para um sistema de gerenciamento predial, plataforma DCIM ou sistema de monitoramento local, desde que o integrador mapeie registros, nomeie pontos de forma consistente e teste o comportamento do alarme. Uma IHM de gabinete é valiosa no equipamento, mas não é suficiente para uma instalação com luzes apagadas. Por outro lado, a monitorização central não é motivo para omitir a indicação local; os técnicos que trabalham em frente ao gabinete precisam de um status claro durante a manutenção.

Existe um limite. O monitoramento elétrico relata as condições elétricas, não a integridade do aplicativo do servidor. Ele também não pode compensar rótulos de circuito incorretos, movimentações não documentadas ou uma topologia downstream mal projetada. Bons dados tornam-se enganosos rapidamente se o cronograma executado estiver errado.

Onde a distribuição precisa de energia oferece o maior valor operacional

O retorno é mais forte quando o poder muda frequentemente, o tempo de inatividade acarreta um custo real ou uma equipa tem de defender as decisões de capacidade perante mais do que uma parte interessada. Salas de informática financeiras, de telecomunicações, empresariais e governamentais se enquadram nesse padrão, e é por isso que são aplicações comuns para essa classe de equipamento.

O crescimento da IA ​​e as cargas de TI de alta densidade tornam a visibilidade em nível de filial um requisito de planejamento

A IA e outras implantações com uso intenso de computação podem alterar o perfil de carga de uma sala mais rapidamente do que a TI corporativa tradicional. Novos racks de alta densidade podem chegar em clusters, e a restrição prática geralmente é um caminho de distribuição específico, e não o serviço de utilidade total. As leituras de gabinetes e filiais ajudam a revelar onde a energia já está concentrada e onde novos equipamentos criariam uma carga desigual.

Este não é um argumento de que todos os quartos precisam da mesma arquitetura. Algumas instalações precisarão de alterações iniciais, mais gabinetes ou um layout de rack revisado antes que carga adicional possa ser aceita. O monitoramento preciso torna essa decisão visível mais rapidamente. Não cria capacidade que o projeto elétrico nunca forneceu.

As salas de servidores apoiadas por UPS precisam de uma camada de distribuição clara e monitorável entre a origem e o rack

Um UPS protege um caminho de origem crítico, mas os operadores ainda precisam entender como essa saída protegida está sendo dividida. Um gabinete monitorável entre o no-break e a camada do rack ajuda a conectar a capacidade da fonte ao consumo downstream real. Durante um plano de bypass de manutenção ou uma revisão de interrupção, essa relação é muito mais fácil de documentar quando os circuitos, as cargas do gabinete e os alarmes estão visíveis em uma camada de distribuição.

O CPSY lista opções de capacidade de 20 a 300 kVA para sua categoria de gabinete de distribuição de precisão, juntamente com diversas opções de tensão nominal e corrente de entrada. Você deve tratar esses intervalos como um ponto de partida, não como um atalho de seleção. O sistema a montante necessário, a corrente de falta disponível, o plano de carga a jusante e os requisitos elétricos locais determinam a configuração adequada.

Gabinete de distribuição de energia de precisão vs. PDU de rack vs. painel convencional

Estes produtos são frequentemente tratados como substitutos. Eles não são. Cada um atende a um ponto diferente da cadeia de energia, e um data center bem projetado pode usar todos os três.

O que uma PDU de rack pode monitorar — e o que ela não pode substituir no nível do gabinete

Uma PDU de rack fica próxima ao equipamento de TI e pode fornecer medição e comutação de rack, tomada ou grupo de tomadas, dependendo de seu design. Isso é valioso para identificar o consumo no nível do dispositivo e controlar os receptáculos. Ele não pode substituir a visualização em nível de gabinete do alimentador de saída e das condições do circuito derivado em vários racks. Nem fornece a mesma função de distribuição, arranjo de disjuntor ou interface física para a fonte upstream.

Se a pergunta for “Qual servidor está usando energia?” uma PDU de rack pode ser o melhor instrumento. Se a pergunta for “Qual ramificação do gabinete está chegando ao limite e qual grupo de racks está a jusante?” um gabinete de distribuição de precisão é a camada mais relevante.

Quando um painel convencional fornece distribuição, mas não tem visibilidade operacional suficiente

Um painel convencional pode ser uma escolha sensata para espaços estáveis ​​e de menor complexidade, onde a distribuição elétrica local é o principal requisito e o monitoramento não é operacionalmente necessário. Torna-se mais difícil defender uma sala crítica quando os operadores precisam de alarmes de filiais, relatórios de energia, status remoto ou uma interface controlada para gerenciamento de capacidade.

A compensação de custos é real. Os gabinetes inteligentes adicionam medidores, hardware de comunicação, trabalho de configuração e requisitos de comissionamento. Comprar esses recursos para uma pequena sala estática que nunca será monitorada é um desperdício. Comprar um painel básico para um ambiente crítico em constante mudança pode ser mais caro posteriormente, especialmente se a modernização exigir tempo de inatividade ou um gabinete de substituição.

Combine a arquitetura do barramento, os circuitos de saída, as interfaces de monitoramento e as condições de instalação com o projeto

Comece com o diagrama unifilar, não com um folheto do gabinete. Confirme o arranjo da fonte, a tensão, o método de aterramento, os requisitos de falha e a criticidade pretendida das cargas a jusante. Em projetos nos EUA, a distribuição de 208 V é comum em muitos ambientes de TI, mas você deve combinar a arquitetura real do local e as entradas do equipamento, em vez de selecionar por hábito de mercado.

A arquitetura de barramentos muda a discussão sobre resiliência e manutenção. CPSY oferece opções de barramento simples ou duplo nesta categoria de produto. Um arranjo de barramento duplo pode suportar um projeto que necessite de caminhos de alimentação separados, mas não é automaticamente redundante. A verdadeira redundância depende de todo o sistema: fontes upstream independentes quando necessário, estratégia de transferência, equipamento downstream com arranjos de cabos duplos apropriados e atribuição disciplinada de circuitos.

Especifique circuitos de saída de um plano de rack e carga. Pergunte quais circuitos são necessários agora, quais posições estão reservadas, como os disjuntores são identificados e qual granularidade de monitoramento é necessária. Evite preencher todas as formas disponíveis no primeiro dia só porque o armário tem espaço. Capacidade ociosa física, capacidade ociosa elétrica e capacidade ociosa monitorada não são a mesma coisa.

A integração merece igual atenção. Defina quais valores devem chegar à plataforma de monitoramento, quem possui os limites de alarme, o que acontece em caso de perda de comunicação e como os rótulos corresponderão aos nomes dos pontos DCIM ou BMS. Revise as dimensões do gabinete, as distâncias de acesso, a direção de entrada dos cabos, as condições de aquecimento e o acesso para manutenção antes que o gabinete chegue ao local. Um gabinete capaz ainda pode se tornar uma instalação ruim se uma área de terminação traseira estiver bloqueada por uma parede ou bandeja de cabos.

Para projetos que necessitam de distribuição e monitoramento configuráveis, revise osopções de gabinete de distribuição de energia para data centerscom o engenheiro elétrico e a equipe de comissionamento – não apenas com a equipe de compras.

Lista de verificação do gabinete de distribuição do data center: questões elétricas, de integração, de gabinete e de conformidade a serem verificadas

• Elétrica:O gabinete corresponde à tensão do local, à capacidade da fonte, à abordagem de aterramento, aos requisitos de falha e à contagem planejada do circuito de saída? As classificações dos disjuntores e as atribuições dos circuitos estão documentadas?
• Arquitetura:O barramento simples ou duplo é apropriado para o diagrama unifilar real? Se a resiliência for reivindicada, todo o caminho upstream até o rack foi revisado, e não apenas o gabinete?
• Monitoramento:Quais medidas de gabinete e ramificação são necessárias? Os alarmes, registros de eventos, acesso à IHM local e pontos Modbus são definidos antes do comissionamento?
• Integração:O BMS, o DCIM ou a plataforma de monitoramento local receberão pontos úteis e nomeados – e não apenas uma conexão de comunicação genérica? Quem testa alarmes de perda de comunicação?
• Instalação:As dimensões, peso, carga no piso, acesso frontal e traseiro, entrada de cabos, condições ambientais e folgas de manutenção são confirmadas em relação ao layout da sala?
• Conformidade:Quais listagens, certificações e aprovações de códigos locais são exigidas pela autoridade competente e pela especificação do projeto? Não presuma que uma certificação declarada em toda a linha do fabricante se aplica a todos os gabinetes configurados. Verifique os documentos da unidade exata.
• Suporte e registros:Você receberá um diagrama unifilar, cronograma de circuito, registro de configurações, mapa de comunicações e etiquetas as-built? Esses documentos determinam se a distribuição precisa de energia permanece útil após a saída da equipe de comissionamento.

A gabinete de distribuição de energia monitorado por filialganha seu lugar quando a equipe usará essas respostas para administrar a instalação com menos suposições.
