UPS Online com Transformador de Isolamento

UPS CPSY® Online com Transformador de Isolamento

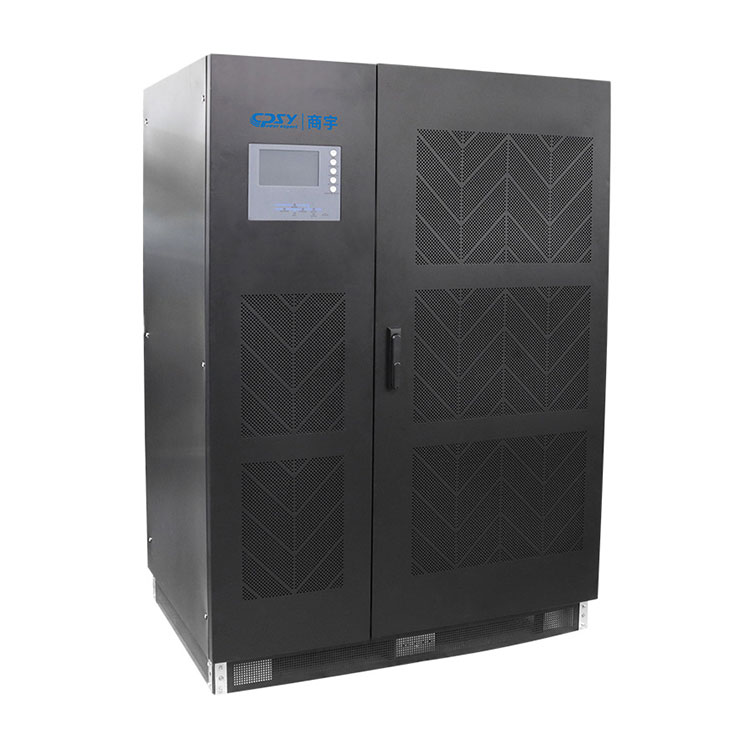

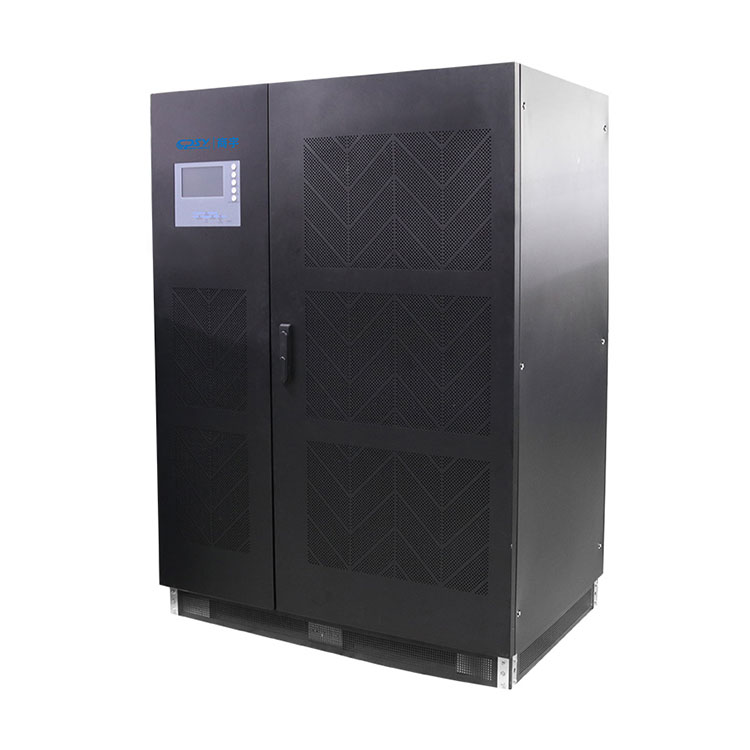

Este ups CPSY® 120KVA LCD Online com transformador de isolamento é a mais recente invenção de produtos ups de alta qualidade, que atendem aos padrões CE, ROHS, IEC, BS, UL, TUV, SAA e vêm com garantia de 2 anos. O ups CPSY® 120KVA LCD Online com Transformador de Isolamento é feito de metal + PCBA, que foi projetado para atender aos mais exigentes requisitos de energia, sendo fácil de instalar e manter. Ele combina a mais recente tecnologia de alta eficiência energética e tecnologia de alta densidade de potência, alcançando tamanho pequeno, desempenho estável e preço competitivo para produtos UPS.

UPS on-line da série CPSY® GP33 com parâmetro de transformador de isolamento (especificação)

UPS on-line da série CPSY® GP33 com recurso e aplicação de transformador de isolamento

UPS on-line da série CPSY® GP33 com transformador de isolamento

Modelo nº:GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

Faixa de potência do UPS: 10KVA ~ 600KVA

Características:

--Transformador de isolamento de saída padrão. Transformador de isolamento de entrada opcional

-Tecnologia PM2.1 à prova de insetos à prova d'água, ruído e poeira

-Suporte 3 funções paralelas, redundância paralela N+X opcional

-Corrente de carregamento ajustável, como 8A para modelos de longo prazo

--Excelente desempenho de proteção ambiental industrial

-Verdadeira tecnologia DSP de dupla conversão, alta confiabilidade

-Operação em modo Eco para economia de energia (ECO)

-Saída ajustável 200/208/220/230/240VAC

-Nível de gaze de poeira entre IP20-IP51

-Função de desligamento de emergência (EPO)

-Gerador compatível

Aplicativo:

Indústria

Processos

A infraestrutura

Assistência médica

Setor de serviços

Telecomunicações

Incorporada com transformador isolado, a solução UPS trifásica da série GP33 variando de 10kva-600kva é projetada para ambientes adversos, especialmente aplicações industriais. Com alto fator de potência de até 0,97, controle DSP completo e design de dupla conversão online, ele pode oferecer altos níveis de confiabilidade e proteção para instalações industriais e sistemas de missão crítica, garantindo máxima confiabilidade de energia.

Características gerais

● Dupla conversão on-line

● Controle DSP total

● Alto fator de potência: 0,9

● Ampla adaptabilidade de entrada:(380Va/400Vac/415Vac) (-25%/+20%)

● Gerenciamento otimizado da bateria, autoteste e configuração flexível da bateria

● Redundância paralela N+X

● Forte capacidade de sobrecarga: sobrecarga de 110%/125%/150% por 60/10/1min.

● Entrada elétrica

● Modo gerador

● Sincronização LBS

● Multiproteção

● Gerenciamento de rede fácil de usar

Vantagens

Fonte de alimentação de alta qualidade

Operação permanente em modo VFI (dupla conversão online).

Precisão da tensão de saída sob todas as condições de carga.

Alta capacidade de sobrecarga para suportar condições de carga anormais.

Uma capacidade de corrente de curto-circuito muito elevada que facilita a seleção de dispositivos de proteção para seletividade na distribuição a jusante.

Um transformador de isolamento instalado na saída do inversor para garantir isolamento galvânico completo entre o circuito CC e a saída de carga. Este isolamento também proporciona uma separação entre as duas entradas quando são alimentadas por fontes diferentes.

Tensão de saída senoidal ThdU < 2 % com cargas lineares e < 4 % com cargas não lineares.

Alta disponibilidade

Tecnologia comprovada em campo.

Arquitetura tolerante a falhas com redundância de funções básicas, como sistema de ventilação.

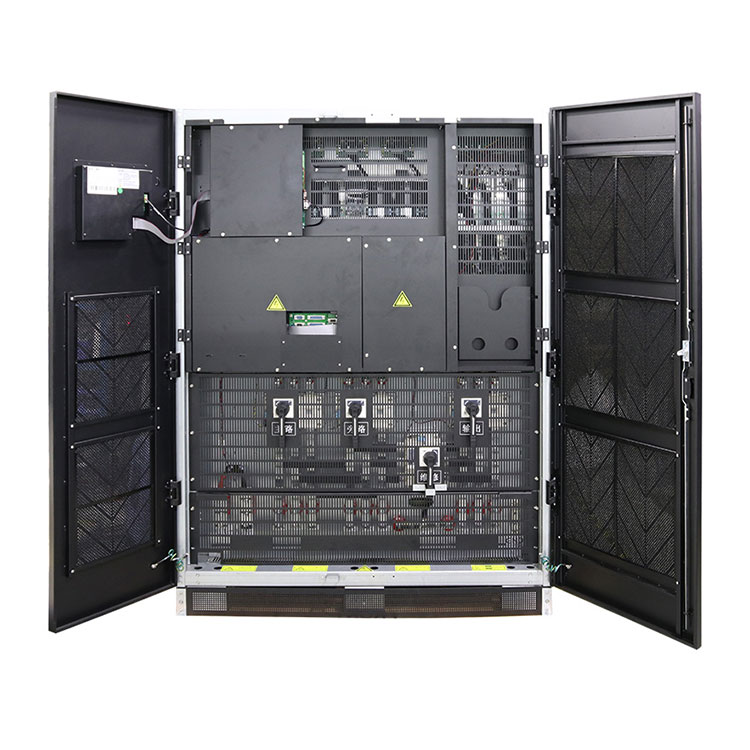

A fácil manutenção reduz o MTTR graças aos subconjuntos removíveis e ao acesso frontal a todos os componentes.

Diagnósticos precisos garantem o fornecimento de energia à carga.

Prevenção de falhas em cascata para sistemas paralelos.

Robustez mecânica e elétrica para ambientes industriais.

A capacidade de partida suave (rampa) do inversor IGBT permite uma boa operação mesmo com um grupo gerador.

Projetado especificamente para ser adaptado a diferentes ambientes industriais: opções de alta proteção IP, alta capacidade de corrente de pico, longo tempo de backup…

Equipamento econômico

O retificador IGBT “limpo” permite:

- uma alta eficiência,

- um fator de potência de entrada alto e constante,

- um THDi baixo.

Estas características ajudam a limitar as dimensões da infra-estrutura de rede upstream.

Possibilidade de criar novo sistema neutro sem perdas adicionais (é necessário transformador extra apenas na linha de by-pass).

A alta capacidade de curto-circuito simplifica os dispositivos de proteção a jusante.

Alta densidade de potência: seu tamanho reduzido economiza espaço em suas instalações.

A conexão à rede elétrica do retificador requer apenas 3 cabos (sem neutro).

A conexão da bateria ao UPS requer apenas 2 cabos.

Operação fácil de usar

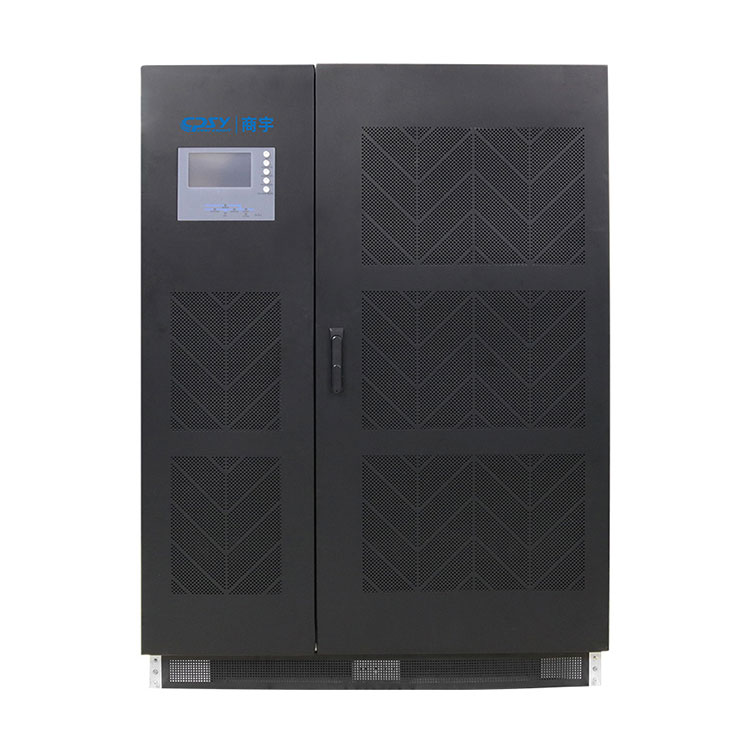

Um painel de controle com display gráfico para uma operação mais ergonômica.

Uma variedade de interfaces de comunicação plug-in "com-slot", para atualizar a evolução de seus requisitos operacionais.

Manutenção simplificada

Um sistema de diagnóstico avançado.

Um dispositivo de acesso remoto conectado ao centro de manutenção remoto.

Fácil acesso a subconjuntos e componentes, facilitando testes e reduzindo o tempo de manutenção (MTTR).

Detalhes de ups industriais CPSY® 500KVA LCD 3/3 fases

Quando comparado com seus pares, os ups industriais CPSY® 3/3 Phase têm as seguintes vantagens:

1. Outros pares só podem alternar 70% da carga instantaneamente sem carga, enquanto o CPSY pode alternar carga total instantaneamente sem carga e tem uma forte capacidade de carga para cargas não lineares

2. Outros pares são modo de controle DSP único, enquanto CPSY é modo de controle DSP duplo

3. O carregamento flutuante de outros pares não pode ser convertido automaticamente, mas o CPSY muda automaticamente para carregamento flutuante e a bateria é autotestada regularmente

4. Outros pares podem colocar em paralelo 2 a 4 unidades, enquanto o CPSY pode colocar em paralelo 6 a 8 unidades

5. Outras contrapartes têm um único sistema de fonte de alimentação auxiliar, enquanto o CPSY é um sistema de fonte de alimentação auxiliar duplo redundante com proteção contra falhas de energia auxiliar.

6. CPSY suporta sistema de barramento duplo, proteção contra sobretensão de barramento, outros pares não suportam

7. Em relação à distorção da forma de onda de carga não linear, o parâmetro CPSY e o valor real são THDV≤4%-5%, enquanto outros pares mostram THDV≤5% no parâmetro, mas o THDV≤6%-8% real

8. Outros pares usam chaves estáticas de relés, enquanto o CPSY usa chaves estáticas de tiristores SCR, que possuem maior resistência ao impacto

9. Qualidade é a nossa cultura. 90% dos componentes do UPS CPSY usam Fairchild, Infineon, Onsemi, TI, NXP e outros materiais de grau A de marca bem conhecida para garantir seu bom desempenho. Mais importante ainda, a taxa de detecção de falhas do CPSY UPS é ≦0,2% -0,5%, enquanto a taxa de detecção de falhas de outros pares é ≦0,5%-1%.

10. O UPS industrial de baixa frequência CPSY pode ser usado por 25 anos acima e normalmente falhará após 5-7 anos; embora o UPS industrial de baixa frequência dos pares possa ser usado por 15 anos acima, geralmente após 2-3 anos, ele falhará. O custo operacional dos ups CPSY é muito inferior ao dos concorrentes todos os dias.

Quando comparado com seus pares, os ups industriais CPSY® 3/3 Phase têm as seguintes vantagens:

Principais recursos (UPS baseado em transformador 10 ~ 400KVA 3:3):

Configuração de alta confiabilidade

Design on-line de dupla conversão, fontes de onda senoidal limpas, rastreamento de frequência, bloqueio de fase, regulação de tensão, baixa distorção, sem interferência de flutuação de energia, modo de bypass disponível, interruptor de bypass de manutenção manual integrado, comutação automática de modo por intertravamentos, operação autônoma, função de partida a frio.

Redundância paralela N+X

Tecnologia de paralelismo de classificação não balanceada, até 8 unidades em paralelo, compartilhamento automático de carga, configuração e atualização flexíveis.

Ampla faixa de entrada

Faixa de tensão de entrada de até 20%, frequência de comutação do modo de bateria fraca, bateria de longa duração, detecção automática de 45 Hz ~ 65 Hz, alta compatibilidade com geradores locais.

Controle digital

2 unidades de controle DSP, tecnologia inteligente de gerenciamento de bateria, comutação automática de carga flutuante da bateria, configurações de tensão de E/S disponíveis através do painel de controle.

Operação estável

Fonte de alimentação estável e contínua disponível sob condições extremas de rede, tecnologia SPWM, módulo IGBT de 6ª geração, transformador de isolamento opcional, configuração baseada em transformador, resistência a perda de fase.

Proteção Abrangente

Sobrecarga de saída e proteção contra curto-circuito, falha da bateria e proteção contra subtensão, proteção contra sobrecarga da bateria, proteção contra superaquecimento do inversor, comutação automática do modo de bypass, função de autodiagnóstico, função EPO remota.

Comunicação amigável

Visor LED/LCD opcional, exibição de status e estatísticas de operação, interface RS232/RS485 opcional, adaptador SNMP externo, monitoramento e gerenciamento remoto disponíveis.

O melhor UPS industrial baseado em transformador online trifásico da série CPSY GP33 é um UPS digital de alto desempenho que usa a tecnologia de controle DSP. A fonte de alimentação ininterrupta é conectada entre a rede elétrica e as cargas críticas para fornecer energia de alta qualidade às cargas.

O UPS trifásico de dupla conversão on-line 380/400/415 V 100 kVA 100 kW com tecnologia IGBT fornece backup de bateria e proteção de energia CA contra distúrbios de energia. É ideal para infraestrutura crítica de TI ou corporativa, telecomunicações, LAN/WAN, segurança e emergência, aplicações financeiras e industriais leves.

GP33100K Segurança de data center on-line de dupla conversão trifásica A fonte de alimentação UPS de 100kVA se conecta perfeitamente à sua rede elétrica usando desempenhos elétricos de última geração, como faixa de tensão de entrada muito ampla, alta capacidade de sobrecarga e curto-circuito e proteção de retroalimentação integrada, fornecendo excelente qualidade de energia .

Este UPS IGBT se beneficia de uma tecnologia de dupla conversão altamente eficiente que proporciona economia de custos operacionais. Atinge 93% de eficiência no modo de dupla conversão e até 98% no modo ECO, reduzindo os custos de energia e refrigeração.

O transformador de isolamento de saída oferece alta confiabilidade para se adaptar

para diferentes ambientes industriais agressivos e protege os críticos

cargas 100% carga desequilibrada trifásica adaptam-se a diferentes tipos de aplicações.

Redundância de fonte de alimentação dupla.

A ampla faixa de tensão de entrada proporciona alta adaptabilidade à rede e

prolongar a vida útil da bateria Placa PCB principal com profissional

a blindagem eletromagnética melhora o desempenho confiável da EMC

O design de dutos de ar duplos oferece bom resfriamento para proteger o

componentes e prolongar a vida útil.

– Projeto de transformador de isolamento galvânico verdadeiro

– Fator de potência de saída 1,0

- Pequena pegada

– Alta Eficiência 95%

– Design de tela sensível ao toque de todas as séries

– A tecnologia DSP garante alta confiabilidade

Incorporada com transformador isolado, a solução UPS trifásica UID variando de 10kva-20kva é projetada para ambientes adversos, especialmente aplicações industriais. Com alto fator de potência de até 0,97, controle DSP completo e design de dupla conversão online, ele pode oferecer altos níveis de confiabilidade e proteção para instalações industriais e sistemas de missão crítica, garantindo máxima confiabilidade de energia.

Características gerais

● Dupla conversão on-line

● Controle DSP total

● Alto fator de potência:0,9

● Ampla adaptabilidade de entrada:(380Va/400Vac/415Vac) (-25%/+20%)

● Gerenciamento otimizado da bateria, autoteste e configuração flexível da bateria

● Redundância paralela N+X

● Forte capacidade de sobrecarga: sobrecarga de 110%/125%/150% por 60/10/1min.

● Entrada poderosa

● Modo gerador

● Sincronização LBS

● Multiproteção

● Gerenciamento de rede fácil de usar

Durante uma década, a CPSY UPS Power projetou e fabricou com sucesso sistemas de fonte de alimentação ininterrupta (UPS), com mais de 70 patentes de tecnologia registradas em conversão de energia. A experiência acumulada ao longo dos anos no fornecimento de soluções de qualidade premium para garantir um fornecimento de energia altamente confiável, mesmo nos ambientes mais adversos, posiciona de forma única a nossa linha de UPS trifásicos.

Desde plataformas de petróleo e gás até instalações industriais e centrais nucleares, bem como salas de servidores ou centros de dados, encontrará na nossa gama os sistemas autónomos ou modulares adequados que protegem o seu fornecimento de energia, garantem a continuidade do seu negócio e protegem os seus investimentos .
