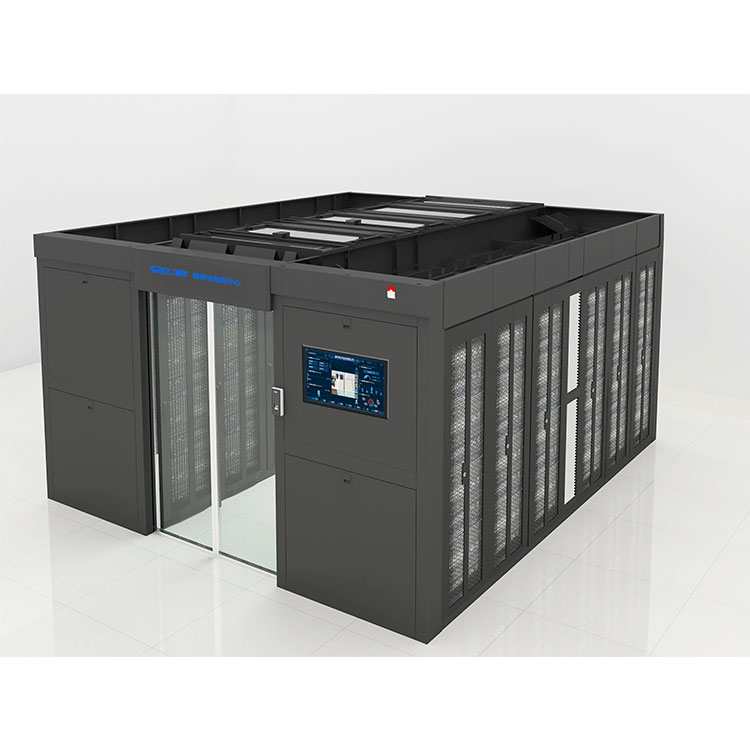

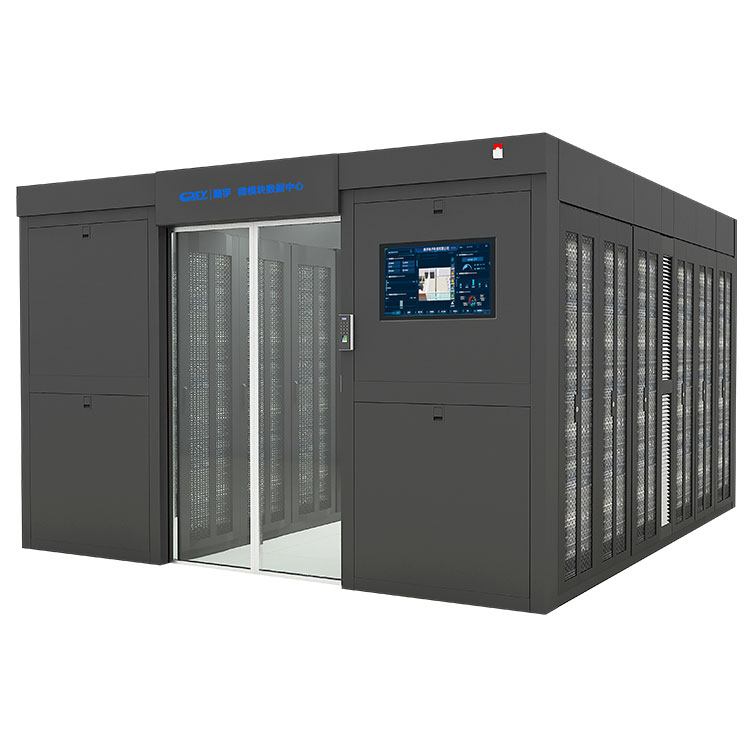

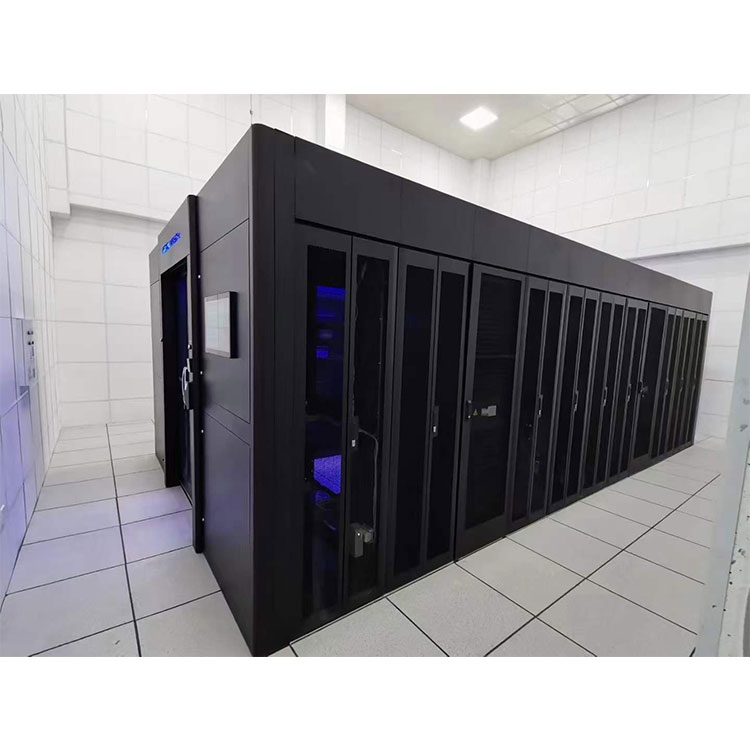

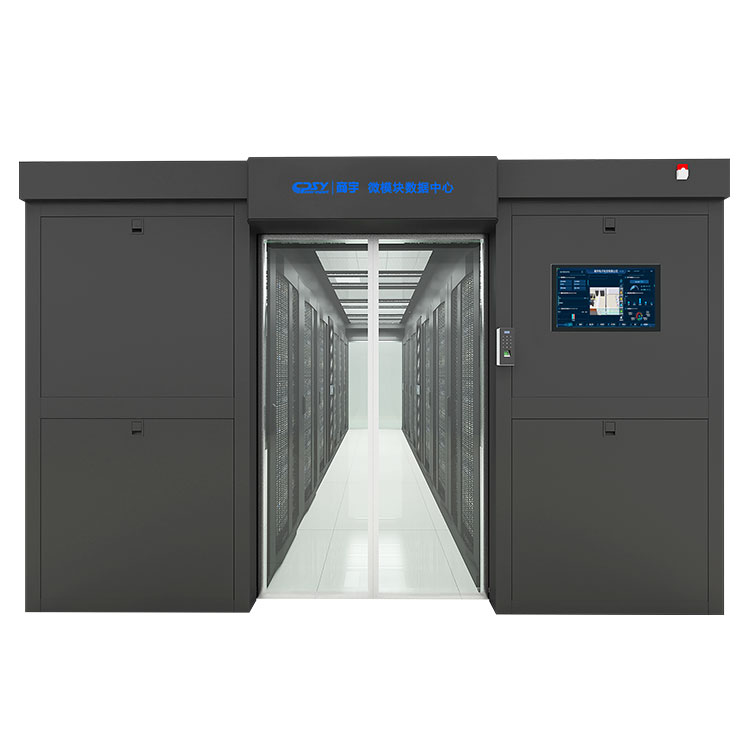

CPSY® lançou um novo conceito de design de solução geral durável de sala de informática para data center modular tipo sala para atender às necessidades de construção de pequenas salas de informática, como governo, finanças, filiais de operadoras, salas de informática próprias de pequenas e médias empresas, marginalizadas data centers, estações base 5G, etc. O data center de micromódulo de nova geração adota o conceito de design "padronizado", produtos integrados padrão são integrados em gabinetes abrangentes. Todos os componentes são pré-projetados, pré-instalados e pré-depurados na fábrica. Eles são embalados e transportados em gabinetes EC/IT como uma unidade. A instalação no local requer apenas uma combinação simples de gabinete e construção geral. Leva apenas 5 horas. O módulo adota um design selado de corredores quentes e frios para obter efeitos à prova de poeira e redução de ruído. Os gabinetes de TI em ambos os lados podem ser expandidos de forma flexível e podem ser copiados e expandidos em unidades de combinações.
Como fabricante profissional, gostaríamos de fornecer a você um data center modular tipo sala. A contenção de corredores em data centers exige que os gabinetes sejam alinhados em um layout de corredor quente/corredor frio. Painéis ou faixas de contenção criam uma zona para isolar o ar fornecido ao servidor (contenção do corredor frio) ou o ar de exaustão (contenção do corredor quente). Impedir a mistura do ar fornecido e de exaustão pode aumentar significativamente a capacidade e a eficiência de resfriamento da sua infraestrutura de resfriamento. Cada local será diferente quando as condições, a infraestrutura de resfriamento, a densidade do rack e outros fatores forem levados em consideração.
O gabinete multifuncional desenvolvido especialmente para data centers de grande, médio e pequeno porte tem as vantagens de estrutura sólida, forte capacidade de carga, design estrutural nobre e elegante e pré-fabricado. O gabinete integra três soluções principais (solução de gerenciamento de energia, solução de gerenciamento de cabos, solução de gerenciamento de dissipação de calor), que podem ser usadas como infraestrutura modular de instalação de equipamentos, gabinetes de distribuição de energia tipo gabinete, caixas de bateria montadas em rack e equipamentos de usuário integrados em gabinete . Distribuição de energia, UPS, caixa de bateria e sistema de monitoramento economizam muito a área da sala de equipamentos.
Os sistemas de contenção de canal CPSY são projetados para maximizar a previsibilidade, capacidade e eficiência do resfriamento em nível de rack, fileira ou sala. Os sistemas de contenção de corredor são soluções inteligentes de contenção térmica projetadas para aumentar a eficiência do sistema de resfriamento e, ao mesmo tempo, proteger equipamentos e pessoal de TI críticos. CPSY minimiza a mistura de ar quente e frio em ambientes de TI.
Sistema de equipamentos | Item | Parâmetro |
Sistema | Dimensões | Gabinete de duas fileiras fechado com corredor frio/quente com 1200 mm de largura tamanho máximo recomendado: 1400(L)*3600(W)*2300(H)mm, altura de 2600mm após a clarabóia ser virada. |
NÃO.armários de módulo único | ≤48 | |
Consumo de energia do gabinete | Consumo de energia do projeto 5 ~ 8 KW, suporte máximo 14KW | |
Consumo de energia do módulo | ≤180KW | |
Ambiente de trabalho | -30℃~45℃ | |
Altitude | 0~1000m (mais de 1000m precisam de desclassificação) | |
Método de instalação | Instalação no piso, pode ser instalada com ou sem piso antiestático | |
Gabinete | Dimensões | 600 (W) * 1200 (D) * 2000 (H) mm, entre em contato com a fábrica Shangyu para outras dimensões |
Espaço disponível | 42U | |
Taxa de vapor | 80% | |
Carga estática | 1800kg | |
Classificação sísmica | Terremoto de magnitude 9 | |
Certificação ambiental | RoHS | |
Classe IP | IP20 | |
Passagem Fechada | Clarabóia | clarabóia inclinável, clarabóia de telhado plano, clarabóia fixa, largura: 300(600)mm, entre em contato com a fábrica Shangyu para outras dimensões |
Porta final | Porta de reversão manual, porta de tradução automática | |
Fio condutor | Calha de fiação em chapa tipo montanha | |
Base | Base do gabinete, base do canal (instalação de piso antiestático) | |
Chão | Piso antiestático de sulfato de cálcio | |
Distribuição de poder | Dimensões | 600 (W) * 1200 (D) * 2000 (H) mm, entre em contato com a fábrica Shangyu para outras dimensões |
Entrada nominal do UPS | 380 VCA/400 VCA/415 VCA (3 fases 5 fios), 50/60 Hz, PF=0,99 | |
Potência nominal do UPS | 80~300kVA | |
Módulo de alimentação UPS | 20kVA/30kVA | |
Bateria | Bateria de chumbo-ácido regulada por válvula 38AH ~ 250AH (12V), entre em contato com a fábrica Shangyu para outras especificações | |
Armário de Distribuição | Entrada: 100A~630A; 380 VCA/400 VCA/415 VCA (3 fases 5 fios); 50/60Hz | |
Saída: Multicanal 10 ~ 63A / 3P (1P) opcional, entre em contato com a fábrica Shangyu para configuração específica | ||
PDU | Entrada 32A, soquete padrão nacional C13 (C19) de 8 ~ 24 bits opcional, componentes opcionais de proteção contra raios e inteligente componentes de comunicação inteligentes, etc. |
|
Função de detecção | Status da chave principal e shunt, tensão, corrente, fator de potência, harmônicos, consumo de energia, etc. | |
Classe IP | IP20 | |
Sistema de refrigeração | Ar condicionado Dimensões |
300(L)*1200(D)*2000(A)mm |
600(L)*1200(D)*2000(A)mm | ||
Capacidade de refrigeração | Resfriamento entre fileiras: 13 ~ 40KW | |
Resfriamento no nível da sala: 8 ~ 102KW | ||
Entrada | 380 VCA trifásico, 50 Hz | |
Modo de fornecimento de ar | Fornecimento de ar horizontal, fornecimento de ar ascendente e fornecimento de ar descendente | |
Método de isolamento | Corredor frio/quente fechado | |
Classe IP | IP20 | |
sistema de vigilância | Monitoramento ambiental | Temperatura e umidade, detecção de fumaça, controle de acesso inteligente, câmera de alta definição, vazamento de água, luz ambiente de quatro cores |
Monitoramento | Fonte de alimentação, bateria, distribuição de energia, ar condicionado |
Data center modular tipo sala CPSY®
Capacidade de carga: carga estática 1000KG
Nível de proteção: IP20
Padrões: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Certificação: CE, RoHS, UL
--Simples: use a impressão digital local e o cartão para fazer login e abrir a porta, eliminando a necessidade de inserir a senha manualmente, o que é conveniente e rápido. O sistema de monitoramento inteligente pode localizar falhas rapidamente e atualizar programas remotamente sem a necessidade de ir ao local para processamento. Modo hot-swap, os negócios não são interrompidos, função APP padrão para celular, apenas um telefone celular pode ser usado para monitorar a sala de computadores, conseguindo operação autônoma!
---Confiável: O sistema de monitoramento independente pode despachar tarefas de maneira direcionada, melhorar a eficiência da operação e manutenção e detectar sinais de transmissão de alarme de fumaça e vincular-se à proteção contra incêndio para garantir a segurança da sala de informática!
----Eficiente: sistema de refrigeração de rack, refrigeração de frequência variável DC, design de canal quente e frio totalmente fechado, mais economia de energia e ecologicamente correto, pode economizar o espaço de instalação de um gabinete, e o valor PUE é inferior a 1,3.
Ambientes industriais, instalações médicas, equipamentos de laboratório, etc. são equipamentos essenciais para fornecimento de energia e proteção.
nuvem
telecomunicações
computação de ponta
rede de entrega de conteúdo
Centro de dados da Internet
Centro de dados da operadora
Outros data centers corporativos
Data centers para vários setores (finanças, governo, energia, médico, etc.)
Quando comparado com seus pares, o condicionador de ar de resfriamento montado em rack da série CPSY® SPR apresenta as seguintes vantagens:
Economia de custos de construção de até 35%
Economize até 40% no investimento inicial
Em comparação com os condicionadores de ar de frequência fixa, a taxa anual de economia de energia dos condicionadores de ar de frequência variável pode chegar a 29%.
Adota tecnologia avançada de conversão de frequência e usa refrigerante R410A ecologicamente correto.
O UPS modular de 80-300kVA pode ser configurado de forma flexível de acordo com as necessidades de fonte de alimentação do sistema do cliente.
Utilizando vidro pré-temperado de 5mm para iluminação, a taxa de iluminação chega a 91%, alta resistência mecânica e boa permeabilidade
A base do gabinete é feita de placas de aço laminadas a frio com 2,0 mm de espessura, dobradas e soldadas, com capacidade de carga superior a 1500KG.
Componentes de alta eficiência, como compressores de frequência variável, ventiladores EC e refrigerantes verdes.
O teto solar móvel abre em um ângulo de 90° e possui um limitador que pode ser usado para redução de ruído e posicionamento.
A contenção do corredor quente melhora ainda mais a eficiência do resfriamento, permitindo que o UPS produza até 95% de eficiência mesmo com carga leve de 30%.
Estrutura de porta automática + sistema de controle de acesso, que pode ser aberta de dentro para fora em caso de emergência.
A construção de data centers tradicionais leva de 18 a 24 meses, enquanto os data centers em contêineres são flexíveis e escaláveis e podem ser implantados em apenas semanas ou meses para atender às crescentes necessidades de TI.
