Gabinete Integrado Externo

Shangyu CPSY® combina a experiência de instalação, depuração, manutenção e implementação de gerenciamento de produtos de aplicação maduros existentes e produtos de vendas para personalizar um gabinete integrado externo inteligente especificamente para importantes sistemas de rede externa. Os gabinetes integrados externos integram profundamente os produtos de infraestrutura do data center, incluindo vários subsistemas, como UPS, distribuição de energia, refrigeração, gabinetes, proteção contra incêndio, etc., e alcançam o gerenciamento geral de todos os sistemas por meio do sistema de monitoramento, simplificando o processo de projeto e construção. Adota chapa galvanizada por imersão a quente com espessura superior a 1,5mm, que é composta por caixa externa, peça metálica interna e montagem de acessórios. É usado principalmente para pontos de movimento descendente DSLAM, estações base de comunicação sem fio, distribuição de energia, transporte urbano, sistemas de comunicação 5G de nova geração e redes. Acesso comercial abrangente, estação de comutação de transmissão, transmissão de comunicação de emergência, etc., adapta-se a vários cenários externos, como telhados, ruas, áreas montanhosas, ao longo de ferrovias e ambientes de alta e baixa temperatura, atendendo às necessidades dos clientes de economia de energia e redução de emissões, implantação rápida e necessidades de adaptação em vários cenários.

Gabinete integrado externo CPSY®

Com o desenvolvimento de um grande número de novos utilizadores de comunicações, a melhoria contínua da largura de banda móvel e a inovação dos serviços de comunicação, continuará a haver exigências para a construção de redes de comunicação. Gabinetes integrados externos são a integração e miniaturização do equipamento principal do local de comunicação, modularização de componentes de suporte e A tendência de desenvolvimento da indústria de conservação de energia e redução de emissões reduz a pressão nos locais dos clientes para obter informações e é projetada para atender às necessidades dos clientes para expansão flexível e layout rápido. O gabinete integrado externo possui muito bom desempenho de isolamento térmico e é utilizado em sistemas de comunicação, diretamente no gabinete A que fornece proteção mecânica e ambiental para equipamentos de comunicação interna em condições climáticas externas. Caracteriza-se por ser produzido em fábrica, fácil de transportar e instalar no local, e permite a entrada e operação de pessoal autorizado. É um gabinete que pode integrar equipamentos principais, fonte de alimentação do sistema, distribuição de energia CC de comunicação, monitoramento ambiental, equipamentos de refrigeração, baterias e aterramento de proteção contra raios, e um gabinete integrado que fornece ambiente de trabalho externo e gerenciamento de segurança para a estação base.

O gabinete integrado externo Shangyu CPSY® é composto de caixa externa, peças internas de chapa metálica, ar condicionado industrial, unidade de distribuição de energia, fonte de alimentação comutada, UPS, bateria reserva e outros acessórios. Ele adota estrutura de sanduíche de estrutura de coluna de metal, e o material geral é laminado a frio/chapeado de zinco/placa de aço inoxidável + painel sanduíche EPS/PU ou algodão de isolamento PEF de diferentes espessuras. É feito de chapa de aço laminada a frio de alta qualidade ou aço inoxidável. A base é feita de estrutura composta de aço ou chapa galvanizada por imersão a quente com espessura de 1,5 mm ou mais. A superfície é feita de processo de tratamento de plástico em spray antiestático. Possui boa resistência ao impacto, desempenho anti-roubo e anti-envelhecimento, e foi aprovado no nível nacional. O grau à prova de poeira e à prova d'água é IP56. A porta do gabinete adota uma estrutura embutida com uma abertura estreita na porta. O ângulo de abertura da porta é >110°. A porta do gabinete contém uma estrutura limite. O dispositivo de limite da porta tem uma função de limite quando a porta está no estado "aberta". A fechadura da porta adota uma estrutura de três pontos de haste de tração e peça de travamento, que é sólida em estrutura e forte em anti-roubo. O interior do gabinete é dividido em compartimento de equipamentos e compartimento de baterias de acordo com a função. Os gabinetes integrados externos incluem: 1. Gabinetes integrados externos da estação base de comunicação (gabinetes de equipamentos, gabinetes de fonte de alimentação, gabinetes de baterias, gabinetes de energia, gabinetes abrangentes); 2. Gabinetes OLT integrados externos de rádio e televisão, gabinetes externos elétricos e de energia e gabinetes de acesso de banda larga externos, gabinetes de rede externos, gabinetes externos de temperatura constante, gabinetes externos à prova de chuva, gabinetes externos de pequenas estações de monitoramento, gabinetes de segurança de vigilância por vídeo externos.

Principais indicadores de desempenho técnico

1. Condições de uso: temperatura ambiente -40℃~+60℃. Se a temperatura for muito elevada, recomenda-se montar uma capa de proteção solar; umidade ambiente ≤95﹪ (a +40℃); pressão atmosférica 70kPa~106kPa;

2. O gabinete adota uma estrutura sanduíche, que é dividida em dois tipos: 1. Chapa de dupla camada + algodão isolante PEF; 2. Estrutura em chapa metálica + painel sanduíche EPS / PU com 45 mm de espessura.

3. Material do gabinete: placa de aço laminada a frio com 1,5 mm de espessura / placa galvanizada / placa de alumínio / placa de aço inoxidável + algodão com isolamento PEF de 10-40 mm de espessura / painel sanduíche de aço colorido EPS de 45 mm de espessura, pilar U 2 mm, estrutura de suporte de carga 1.5 mm, decoração e peças à prova de poeira 1,2 mm; tratamento de superfície: desengorduramento, remoção de ferrugem e decapagem, fosfatação antiferrugem (ou galvanização), pulverização de plástico

4. Composição do gabinete: gabinete + porta do gabinete + base + tampa superior + rack + trava do gabinete, fotovoltaico + armazenamento de energia + pilha de carregamento DC (opcional)

5. Tipo de gabinete: unidade 1/2/3, uma cabine, porta frontal única ou porta frontal e traseira (opcional)

6. Porta e fechadura de porta: A porta do armário adota uma estrutura embutida, com uma abertura de porta apertada; o ângulo de abertura da porta é> 110 ° e a estrutura limite possui fortes propriedades anti-roubo; a fechadura da porta adota uma estrutura de três pontos de uma haste de tração e uma peça de travamento, e um cadeado ou fechadura eletrônica (opcional)

7. Resistência mecânica: O gabinete pode suportar uma carga de ≥600kg, cada superfície pode suportar uma pressão vertical de> 980N e a extremidade mais externa pode suportar uma pressão vertical de> 200N após a porta ser aberta.

8. A área da seção transversal do núcleo de cobre no fio terra deve ser> 16-50㎟ e a resistência de detecção deve ser <0,1Q

9. Método de entrada de cabo: entrada e saída inferior. Linhas CA, linhas CC, linhas de sinal e fios terra devem ser roteados separadamente e amarrados separadamente;

10. Método de instalação do equipamento: Um rack padrão ajustável de 19/21 polegadas é instalado no gabinete do equipamento.

11. Método de resfriamento: troca de calor ou ar condicionado (AC1500W), ventilador + ar condicionado

12. Serviços personalizados: personalização de tamanho, personalização de estrutura interna, personalização de cores do gabinete, cinza internacional padrão RAL7035, pulverização de pó profissional para exteriores

13. Método de instalação: interno ou externo, espessura da base do gabinete ≥2,0 mm de placa de aço galvanizado por imersão a quente, altura da base do gabinete ≥200 mm, defletores instalados ao redor da base para evitar infração de animais

13. Tipo de circuito principal: ponte trifásica, dupla anti-estrela; componentes do retificador: tiristor, diodo, coeficiente desigual de corrente dos componentes no mesmo braço: <0,15

15. Número de pulsos em um único gabinete: 6, 12, 24 pulsos (vários gabinetes retificadores combinados com mudança de fase do transformador retificador podem formar pulsos equivalentes a 36, ​​48, 60, 72)

16. Tensão suportável: A tensão suportável entre o dispositivo de aterramento e a peça de metal da caixa não é inferior a 3000V (DC)/1min;

17. Sistema de controle de temperatura: Os equipamentos do gabinete geram muito calor durante o funcionamento, fazendo com que a temperatura dentro do gabinete aumente, reduzindo a vida útil dos componentes eletrônicos e até causando paralisações. Portanto, equipamentos de controle de temperatura devem ser utilizados para controlar a temperatura no gabinete para garantir o funcionamento normal dos equipamentos de comunicação e ao mesmo tempo melhorar a vida útil e a confiabilidade dos equipamentos eletrônicos.

18. Resistência de isolamento: A resistência de isolamento entre o dispositivo de aterramento e a peça de ouro da caixa não é inferior a 2X104M /500V (DC);

19. Ar condicionado com compressor: ar condicionado DC 300W-1500W (opcional)

20. Espessura da camada de isolamento térmico: 50 mm, bom desempenho de isolamento térmico, condutividade térmica <0,472/(m2.k); nível de proteção do gabinete: IP56;

21. Todas as sobreposições de barramentos condutores são fresadas, com rugosidade melhor que Ral.6, planicidade melhor que 25μm, baixa resistência de contato e baixa perda de potência.

22. O gabinete integrado integra o sistema de refrigeração, sistema de gabinete, sistema de distribuição de energia, fonte de alimentação ininterrupta, sistema de monitoramento de ambiente dinâmico e sistema de fiação necessário para a sala de informática. É pré-definido pela indústria e pela radiodifusão e pode ser rapidamente projetado no local para atender às necessidades do rápido lançamento de serviços de data center.

Parâmetro de gabinete integrado externo CPSY® (especificação)

Recurso e aplicação do gabinete integrado externo CPSY®

Características:

1. Pode autorizar remotamente a autoridade de desbloqueio, monitorar e registrar remotamente o status da fechadura da porta, tempo de abertura e fechamento da fechadura e informações do desbloqueador.

2. O gabinete adota métodos de soldagem, montagem e montagem. A estrutura é firmemente soldada e possui boa capacidade de carga. É adequado para instalação em vários cenários no topo de montanhas e telhados. É escalável e pode ser conectado a plataformas de terceiros.

3. Use processamento CNC completo para formar uma liga de alumínio ou gabinete de aço inoxidável para evitar efetivamente o superaquecimento local do gabinete; todo o gabinete é pulverizado com plástico ou pintado para evitar ferrugem, corrosão, poeira, sol e chuva.

4. Design integrado, implantação rápida, plug-and-play, alta integração, pegada pequena, curto período de construção, economia de espaço, fácil expansão e migração, baixo custo de construção e baixo consumo de energia

5. Design modular de distribuição de energia, energia, refrigeração, etc., configuração sob demanda, alta confiabilidade, livre de manutenção, partida e parada com um clique, montagem rápida, correspondência de vários cenários; adaptável a diversas combinações de sistemas de energia, facilitando as atualizações

6. Design totalmente selado, ecologicamente correto, com isolamento térmico e economia de energia, desempenho superior, isolamento e antiestático, à prova de poeira e anticorrosão, melhorando a segurança e prolongando a vida útil do equipamento retificador.

7. Solução de dissipação de calor de alto desempenho, condicionadores de ar industriais montados na porta / montados na lateral, equipamento de ventilação de nível industrial, resfriamento de ar e design de camada de isolamento, estável e confiável, longa vida, temperatura mais baixa e manter temperatura e umidade constantes em o gabinete

8. A fechadura anti-roubo da porta do gabinete externo, alto nível de proteção IP56, pode lidar perfeitamente com ambientes externos agressivos e vários tipos de clima.

7. Medidas de proteção completas, monitoramento em tempo real da temperatura do ar, umidade, temperatura da água, pressão da água, fluxo de água, vazamento de água, volume de ar, temperatura dos componentes, etc.

9. Fechadura de porta inteligente anti-roubo, captura de câmera; a parte superior é inclinada para baixo para evitar chuva, e a rede à prova de poeira na entrada do cabo evita insetos e poeira, é fácil de limpar e reparar e é resistente à corrosão.

10. Monitoramento de ambiente dinâmico estável e confiável, detecção completa de sinal de alarme, relatório de informações de alarme em tempo real; pode realizar e fazer upload de alarmes como queda de energia, falha de energia, controle de acesso, temperatura, umidade, fumaça, imersão em água, tensão da bateria, etc.

11. Adotando um design de alto nível, a estrutura dos gabinetes individuais e dos gabinetes conjuntos é a mesma, com interfaces de instalação reservadas. Os condicionadores de ar podem ser aumentados ou diminuídos conforme necessário. O produto é fácil de expandir, suporta pressão e deformação; o encaixe por pressão do componente adota um design de força fixa balanceado e isolamento duplo;

12. Depuração inteligente com um clique, operação eficiente, equipada com módulo de retificação de alta eficiência, projeto de controle de temperatura e análise e gerenciamento de eficiência energética em nível local, tornando a operação mais eficiente.

13. Aceite a customização, combine diferentes características de diferentes projetos e utilize ambientes para customizar, mais alinhados às necessidades do local, e alcançar a satisfação do cliente no prazo e com eficiência.

14. O gabinete tem uma grande capacidade, estrutura com várias portas, espaço de instalação interna flexível e design de aparência, fácil instalação e manutenção, e o monitoramento e resposta próximo ao gabinete são mais oportunos, precisos e eficazes;

15. Ele vem com interfaces de Categoria 6, suportando uma variedade de periféricos; uma interface de fonte de alimentação de emergência externa é reservada e os dispositivos internos podem ser alimentados por um sistema de fonte de alimentação externo durante uma queda de energia.

16. Use cabos retardadores de chama, distribuição de energia CA opcional ou unidade de distribuição de energia CC (luminárias DC-48V); bateria de lítio/bateria de chumbo-ácido opcional como fonte de alimentação de reserva (opcional)

17. Fiação elétrica integrada e sistema de distribuição de energia AC/DC, com layout razoável, métodos de fiação flexíveis, fácil operação e manutenção de introdução de cabos, fixação e aterramento, como calhas de cabos e racks de gerenciamento de cabos.

18. O método de entrada de cabos do gabinete é pela parte inferior. O cabo de alimentação, o cabo de sinal e o cabo óptico possuem orifícios de entrada de cabo independentes e não interferem entre si.

19. O equipamento principal, o equipamento de controle de temperatura e os módulos de fiação no gabinete são projetados em compartimentos separados para facilitar a manutenção gradual futura.

20. Solução de fonte de alimentação externa de alta eficiência, estabelecimento simples do local, estrutura de sistema compacta, gabinete suporta montagem rápida, suporta múltiplas entradas e saídas de energia, tornando a seleção e construção do local mais simples.

21. Alarmes inteligentes, relatórios regionais e baseados no tempo, podem coletar diversos tipos de informações e atender aos requisitos técnicos gerais do projeto de remoção do local; alarmes locais estão vinculados a alarmes remotos, monitoramento remoto centralizado de alta precisão e páginas de suporte de alarmes remotos, e-mails e mensagens de texto.

22. Ligação inteligente, a abertura da porta está ligada à iluminação e à captura de fotos; sensor de temperatura está vinculado para ligar e desligar o ar condicionado, sensor de temperatura + status do ar condicionado está vinculado à ventilação de emergência, sensor de temperatura + sensor de fumaça está vinculado à extinção de incêndio.

23. Detecção inteligente: fechadura eletrônica de controle de acesso em nível de gabinete e sensor magnético de porta, combinado com uma variedade de métodos autorizados de abertura de porta, impressão digital, rosto e senha, alarmes sonoros e visuais opcionais e câmeras

24. A operação e manutenção inteligentes, para todos os usuários do local, podem realizar monitoramento remoto da operação do local e coleta de dados, bem como geração de relatórios de operação, suporte a APP móvel, previsão de falhas em tempo real e posicionamento rápido, ajudando o pessoal de operação e manutenção a se concentrar em aspectos fundamentais problemas em tempo hábil, com poucas pessoas de plantão E operação e manutenção remotas, os engenheiros de sistema fornecem assistência online a qualquer momento, e o sistema de suporte à operação e manutenção é mais inteligente.

Padrões de produto

O desempenho antidestruição da fechadura atende aos requisitos da Classe B na GA/T 73-1994.

Atenda aos requisitos de IP55 em GB 4208-2008

Atenda aos requisitos de IP45 em GB 4208-2008

Em conformidade com o teste de gabinete externo YD/T1537-2015 padrão da indústria para sistemas de comunicação

Em conformidade com as especificações de teste de desempenho de resistência a terremotos de equipamentos de telecomunicações padrão YD 5083-2005/YD5096-2005

Cumprir com os requisitos do teste A de retardante de chama GB5169.7

Cumpra os requisitos da área do orifício de descarga de hidrogênio do padrão nacional GB7260.1

Atende aos requisitos de Classe B para antivandalismo em GA/T 73-1994 "Trava Mecânica Antifurto"

Formulários:

Amplamente utilizado em sistemas de cobrança de pedágio ininterruptos de alta velocidade ETC, linhas ferroviárias de alta velocidade, comunicações de rede, rodovias, redes nacionais, metrôs urbanos, monitoramento ambiental, estações base de comunicação sem fio, incluindo sistemas 3G de nova geração, serviços integrados de comunicação/rede , estação de comutação de acesso/transmissão, comunicação/transmissão de emergência, etc., indústria química, fundição, fabricação de papel, produção de hidrogênio, petróleo, mineração, indústria militar, pesquisa científica, rádio e televisão, estação de monitoramento, energia elétrica, energia, transporte, segurança, amplificador de potência, projeção, controle de iluminação e outras indústrias, estabelecimentos comerciais (telecomunicações, finanças, energia, rádio e televisão, varejo), pequenas empresas, filiais de grandes empresas, governo, educação, assistência médica, data centers de computação em nuvem, fontes de alimentação de emergência industriais e comerciais, mudança de pico, redução de pico e preenchimento de vale, expansão do sistema, nova suavização de energia A maioria dos cenários de aplicação, como saída, fornecimento de energia CC de alta potência para cargas, etc.

Sistema de serviço:

1. Amostras de produtos pré-venda

--Pessoal especializado conduz pesquisas aprofundadas sobre as necessidades do cliente, entende totalmente as necessidades do cliente e projeta e produz desenhos gratuitamente.

--Fornecer folhetos gratuitos de produtos, amostras, relatórios de testes, cotações, contato de transporte e outros serviços

2. Serviços de construção à venda

--Organize o cronograma de produção de acordo com o prazo de entrega exigido pelo cliente

--Conduzir rigorosamente o controle de qualidade durante o processo de produção

--Forte suporte logístico

3. Serviço de rastreamento pós-venda

--Acompanhamento e tratamento de opiniões de qualidade do produto; realizar visitas de retorno aos usuários para ajudá-los a resolver problemas

--Fornecer serviços de teste para produtos de construção e entrega expressa gratuita no canteiro de obras para materiais faltantes e peças sobressalentes.

Instruções de instalação

1. De acordo com as necessidades de planejamento da rede, o gabinete integrado pode ser instalado no solo, telhado, beira de estrada, encosta e outras áreas. Pode ser instalado próximo ao solo ou suspenso. Ao instalar em áreas propensas a inundações, os requisitos de prevenção de inundações devem ser considerados.

Devido à sua estrutura simples, suporta dois métodos de montagem: montagem completa (içamento no local de embarque completo) e montagem (montagem no local de entrega das peças):

Pré-fabricados: Conforme necessário, os armários integrados pré-fabricados são integrados e instalados em fábricas de produção e armazéns. Ele pode atender às necessidades de transporte terrestre, marítimo ou aéreo e pode atender aos requisitos de choques, vibrações e elevação durante o transporte.

Tipo montado: Conforme necessário, os componentes do gabinete integrado podem ser transportados até o local para montagem padronizada.

2. A maior potência do gabinete integrado requer cabos mais grossos, e a área da seção transversal dos cabos precisa ser totalmente considerada ao projetar a vala.

3. O gabinete externo usa um método de entrada de cabo descendente. Para evitar a entrada de objetos estranhos, não há orifício de entrada de cabo na lateral do gabinete externo e o cabo deve ser inserido através da vala. Portanto, as trincheiras precisam ser predefinidas no local.

4. O gabinete multifuncional usa entrada de cabo inferior e a vala deve ter o design necessário à prova de poeira e roedores para evitar a entrada de materiais estranhos. O design necessário à prova d'água e à prova de umidade é necessário na vala para evitar o envelhecimento do cabo e curto-circuito, o que afetará a operação normal do gabinete externo.

5. Não abra a porta do gabinete quando a umidade do ar for 95%. Evite abrir portas de armários, realizar operações de manutenção ou revisão em condições climáticas chuvosas ou úmidas

6. Somente profissionais podem realizar operações de instalação. Durante o processo de instalação, siga rigorosamente as instruções do manual do usuário.

7. Antes da instalação, todos os interruptores dos estágios frontais internos e externos devem ser desconectados, aguardar 15 minutos e confirmar se estão todos sem energia.

8. Uma marca de advertência deve ser deixada na posição desconectado para evitar que seja ligado novamente durante o processo de instalação. São necessárias conexões de aterramento e curto-circuito.

9. As peças energizadas precisam ser manuseadas conforme necessário e isoladas com materiais isolantes para evitar danos ao pessoal.

10. Após desligar toda a energia de entrada, aguarde 35 minutos antes de abrir a porta para inspeção. Antes de abrir a porta do gabinete, certifique-se de que não haja energia no interior.

11. Em circunstâncias normais, use procedimentos normais de desligamento para desligar. Em situações de emergência, o desligamento de emergência deve ser utilizado para garantir uma resposta rápida e proteger a segurança humana e o equipamento.

12. Ao selecionar um local, geralmente é selecionada uma área com boa ventilação e instalada em uma área aberta ou no chão. Geralmente não é adequado para instalação em corredores residenciais ou salas residenciais, caso contrário afetará o efeito de ventilação e dissipação de calor, e o ruído perturbará os residentes quando o equipamento estiver funcionando. .

13. Os componentes, componentes, peças, equipamentos auxiliares e interfaces de instalação do gabinete integrado externo são todos padrão e universais e são feitos principalmente de materiais metálicos; ao usar a instalação no piso, deve ser fornecida uma base confiável de aço ou cimento. O cais deve ser mantido longe de áreas baixas e com muita poeira, e ter linhas de aterramento qualificadas.

14. É necessário que não haja parafusos expostos na parte externa do gabinete para evitar furtos por desmontagem externa; o gabinete é equipado com uma estrutura de base e um guarda-sol, que pode evitar melhor a corrosão causada por vazamento de chuva, enquanto as portas do gabinete precisam usar o modo de bloqueio de clique múltiplo.

Detalhes do gabinete integrado externo CPSY®

Quando comparado com seus pares, as vantagens do gabinete integrado externo CPSY® são as seguintes:

●Alta segurança, usando proteção EMC/RFI, nível de resistência a terremotos 8/9, design anti-roubo da fechadura estrutural da porta do gabinete, não pode ser desmontado e alto coeficiente anti-vandalismo.

●Projeto de segurança de isolamento à prova de fogo, feito de chapa de aço gadolínio frio ou chapa folheada ecologicamente correta, com boas propriedades mecânicas, grande capacidade de carga, estrutura compacta e razoável e boa intercambialidade.

●A caixa possui características de proteção solar, proteção contra chuva, resistência à corrosão, boa resistência ao fogo, isolamento e durabilidade. É totalmente adaptável ao ambiente externo e tem uma vida útil de 15 anos, mais de 20% superior à do resfriamento a ar.

●Adota um design de rack padrão de 19 polegadas ou 21/23/24 polegadas, ou é projetado como um suporte de bateria, etc., que pode ser expandido sob demanda e tem grande versatilidade. Estruturas fixas em chapa não padronizadas também podem ser feitas de acordo com a situação real do cliente (opcional).

● Alto nível de proteção, nível de proteção IP56, controle de temperatura constante de baixo ruído, diferença de temperatura das células entre gabinetes ≤3°C, estrutura de chapa metálica e método de soldagem melhoram ainda mais a resistência à prova d'água, à prova de poeira, à corrosão e aos raios UV.

●É fácil de instalar e pode ser instalado de forma flexível no telhado ou na beira da estrada de acordo com os requisitos do local. Tem forte tolerância ao clima e ao clima e pode se adaptar a várias chuvas e neve de baixa temperatura, frio e calor intensos, tempestades de areia e áreas com muito vento.

● Use materiais de isolamento à prova de fogo e retardadores de chama (cabos, tiras de borracha, algodão isolante) e integre um sistema de controle de temperatura (usando ventiladores, trocadores de calor ou condicionadores de ar para dissipação de calor mista) para obter um efeito de temperatura constante no gabinete .

●Projeto inteligente de ligação contra incêndio, proteção contra incêndio em nível PACK, detecção próxima ao fim, resposta automática à extinção de incêndio, rápida, precisa, oportuna e eficaz, o que pode minimizar perdas;

●Economize tempo, trabalho e espaço. Em comparação com os armários tradicionais, os armários integrados ao ar livre ocupam uma área menor - reduzida em mais de 90%, encurtaram o período de construção - encurtaram para 1/10 do tempo anterior e reduziram o número de unidades entre cada módulo funcional. Pontos de falha de caminho, melhorando bastante a compatibilidade entre sistemas.

●Monitoramento visual, alta integração, gerenciamento remoto centralizado, múltiplas saídas de tensão, backup n+1 e foi aprovado na única certificação de segurança de informações de produtos de TI de monitoramento ambiental do setor.

●Controle de dados autônomo e em tempo real, exibição multicanal em telas locais grandes, aplicativos móveis e navegadores WEP e suporte para rede centralizada em diversas áreas e gabinetes.

●O uso de estrutura soldada e processo de pulverização eletrostática externa garante a resistência mecânica, rigidez e confiabilidade à prova de corrosão do gabinete.

● Design de transformador de fonte auxiliar de toque duplo, o lado primário pode ser conectado à fonte de alimentação de 480 Vca ou 400 Vca e é compatível com 2 tensões de rede convencionais.

A integração pode reduzir significativamente o aluguel de terrenos e o software do sistema de gestão das operadoras

●A instalação de engenharia é extremamente simples, todos os subsistemas são pré-instalados no gabinete, a fábrica é totalmente depurada, o produto é embalado e transportado como um todo e a instalação no local é concluída em 2 horas.

Classificação de armários integrados ao ar livre

--De acordo com a classificação funcional, os gabinetes integrados externos são divididos em gabinetes de equipamentos (cabines de equipamentos) e gabinetes de baterias (cabines de baterias).

(1) Gabinete de equipamentos: O gabinete de equipamentos utiliza ar condicionado ou ventilação para dissipação de calor (trocadores de calor também podem ser usados ​​​​como equipamentos de dissipação de calor), MTBF≥50000h-250000h, o gabinete de equipamentos é distribuído no lado direito do gabinete, e é separado do compartimento da bateria por uma divisória, para facilitar o isolamento térmico do espaço do equipamento.

(2) Gabinete de baterias: utilizado para instalação de baterias, visando fornecer fornecimento de energia confiável para todas as cargas fixas nas áreas industrial e comercial. Através da interface com a unidade de controle, diversas aplicações podem ser configuradas de forma flexível, e os dados operacionais do sistema de bateria podem ser trocados com outros equipamentos, o gabinete da bateria utiliza ar condicionado ou refrigeração semicondutora para dissipar o calor. Os painéis externos do gabinete são colados com algodão isolante térmico para obter o efeito de isolamento térmico. O gabinete também é equipado com um guarda-sol para obter proteção solar e efeito impermeável. O gabinete está equipado com um dispositivo de exaustão para liberar gases nocivos gerados pela bateria.

---De acordo com o tamanho e local de instalação e transporte, pode ser dividido em dois tipos: tipo integral e tipo montado.

A sala geral de computadores de comunicação integrada externa é montada na fábrica e é mais adequada para acesso de banda larga e projetos de salas de computadores de módulos remotos.

A sala de informática pré-fabricada pode ser instalada e construída no local, no ponto de instalação, para que possa ser aplicada em qualquer local e projeto de instalação adequado.

--De acordo com a classificação funcional, os gabinetes integrados externos são divididos em gabinetes de serviços de TI e gabinetes ETC.

Os gabinetes de serviços de TI são utilizados em salas de informática de data centers, principalmente para configurar servidores e switches;

O gabinete ETC possui as seguintes características:

(1) Os gabinetes ETC precisam se adaptar a vários ambientes climáticos complexos: exposição solar, à prova de poeira, à prova d'água, à prova de umidade, à prova de mofo, à prova de névoa salina, à prova de ferrugem e devem ser resistentes ao vento e a terremotos.

(2) É adotado o projeto estrutural inovador de “modular montado”, que pode ser rapidamente instalado no local. Cada módulo funcional é instalado passo a passo, sendo reservadas calhas de cabos, furos e terminais plug-in; o equipamento é fácil de instalar e o roteamento dos cabos é conveniente e bonito.

(3) Integrar fonte de conversão de energia, fonte de alimentação UPS (N + 1) e equipamentos de bateria, equipamentos de ar condicionado, equipamentos de distribuição de energia, equipamentos de transmissão de rede, equipamentos de monitoramento ambiental, proteção contra raios, proteção contra incêndio, controle de acesso inteligente, dados de monitoramento de ambiente dinâmico coleção/alarme/ Integra vários módulos funcionais, como unidade de câmera e controle inteligente de temperatura em um, e tem as características de anti-roubo, à prova de poeira, à prova d'água, anticorrosão, alta confiabilidade, alta integração, fácil manutenção, longa potência capacidade de armazenamento, monitoramento em tempo real, alerta precoce inteligente, etc.

(4) Fornecer principalmente armazenamento integrado para máquinas de controle de faixa de pórtico, interruptores industriais, PCs de sistema de pedágio e outros equipamentos e fornecer fonte de alimentação confiável e backup para equipamentos de pórtico para garantir a operação confiável dos principais equipamentos de produção na estrada.

(5) O gabinete ETC contém o PC do sistema de pedágio, controlador de faixa, controlador de antena, RSU (unidade lateral de estrada) e outros equipamentos comerciais. As vias expressas em diferentes províncias têm seus próprios requisitos específicos e são projetadas máquinas de cabine única, cabine dupla e cabine tripla. digite para satisfazer.

(6) Função de gerenciamento remoto de rede O sistema de gerenciamento de operação e manutenção de equipamentos back-end suportado pelo gabinete inteligente integrado em rodovias da Yitong Technology pode atender às necessidades da Parte A e monitorar remotamente o status do equipamento no gabinete inteligente integrado em rodovias (status de funcionamento do equipamento, inversor e status operacional da fonte de alimentação retificada, status ambiental, status de abertura e fechamento de portas, etc.), tratamento de anormalidades de trabalho ou falhas de equipamentos (inspeção automática, alarme ativo, 1000 registros de log, posicionamento GPS, equipamento automático on-line, etc.), real- gerenciamento remoto de tempo (consulta de informações, configuração de parâmetros, sincronização automática, controle remoto de comutação, etc.).

--De acordo com a classificação de quantidade, os gabinetes integrados externos são divididos em gabinetes integrados externos de cabine única, gabinetes integrados externos de cabine dupla e gabinetes integrados externos de três cabines.

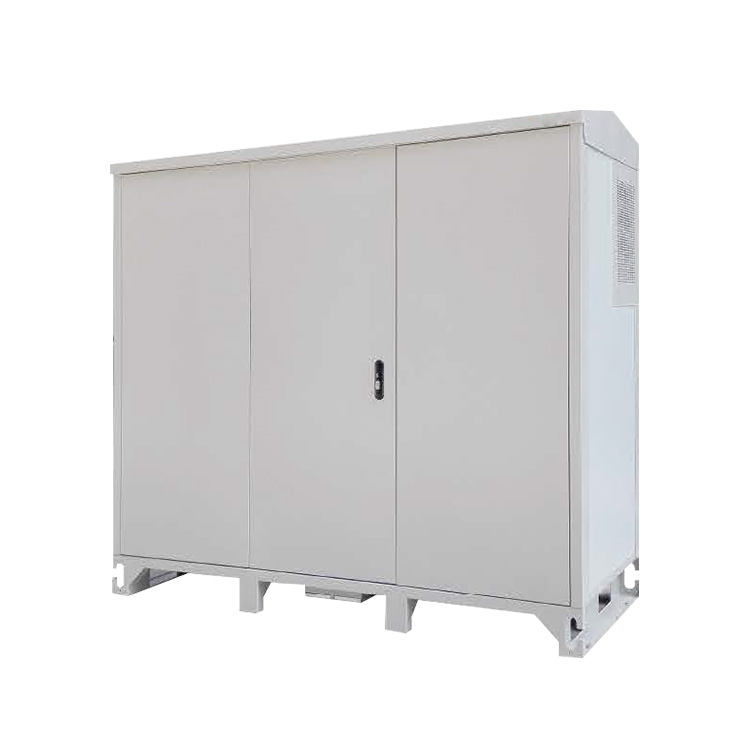

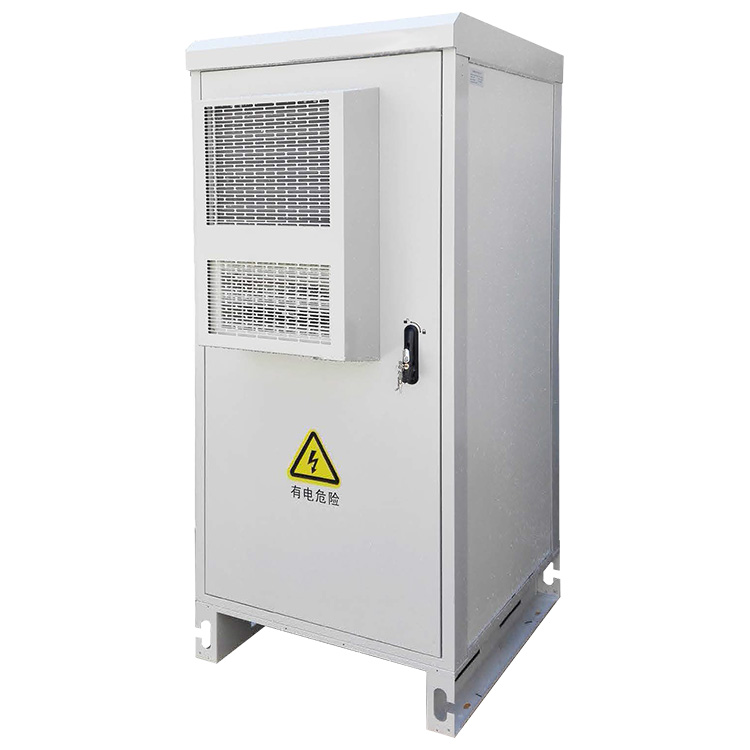

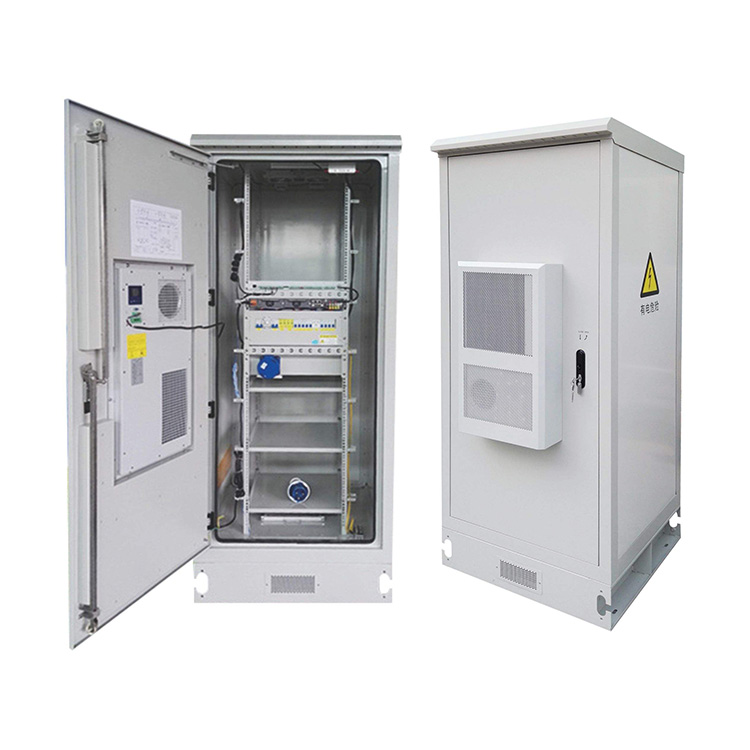

1. Gabinete integrado externo de cabine única

Forma de configuração de gabinete único: O gabinete é dividido em diferentes compartimentos funcionais, que são compostos por compartimento de equipamentos + compartimento de baterias. Normalmente, a cabine do equipamento adota o tipo de troca de calor ou método de resfriamento a ar. O compartimento da bateria pode escolher ventilação direta ou usar refrigeração semicondutora ou refrigeração com ar condicionado de acordo com as condições climáticas do local real de uso.

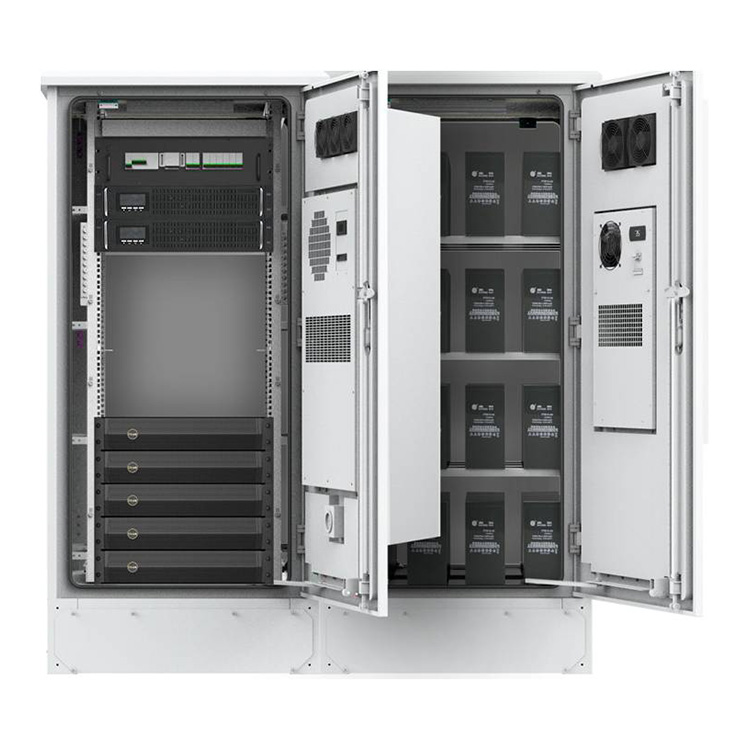

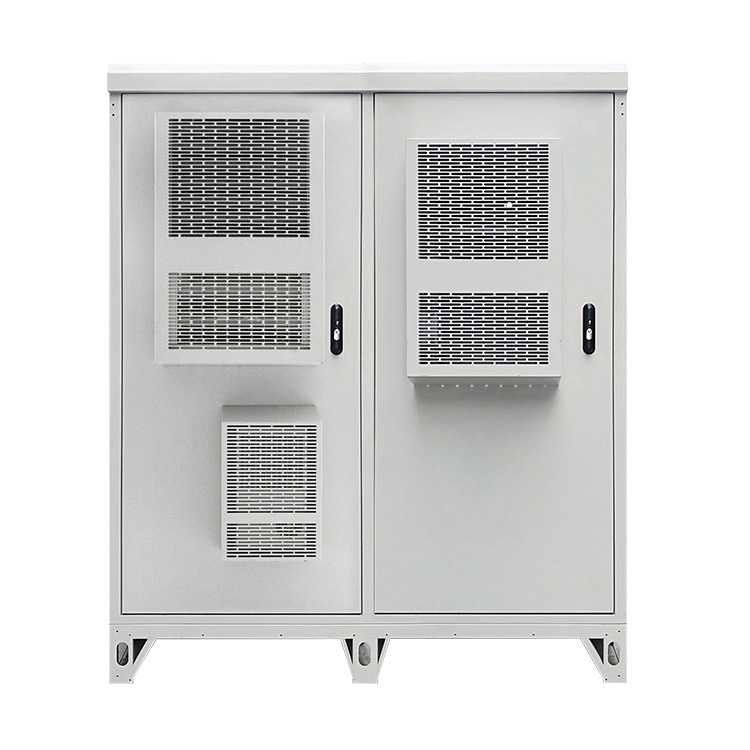

2. Armário integrado externo de cabine dupla

A configuração de dois gabinetes combinados: o gabinete é dividido em diferentes compartimentos funcionais, um gabinete é composto por compartimento de equipamentos + compartimento de bateria e o outro gabinete é um gabinete BBU. A cabine do equipamento geralmente utiliza troca de calor ou resfriamento de ar (ar condicionado também pode ser utilizado dependendo do uso do equipamento), e a BBU pode utilizar resfriamento de ar ou troca de calor.

3. Armário integrado externo de cabine dupla

Para o modelo de construção de estações base compartilhadas de rede dupla ou sites como rede GSM e rede 3G, devido à grande capacidade do site, geralmente são utilizados três gabinetes. Geralmente é composto por gabinete de equipamentos 1 + gabinete de equipamentos 2 + gabinete de baterias. O compartimento do equipamento geralmente utiliza troca de calor ou resfriamento de ar, e o compartimento da bateria utiliza refrigeração por semicondutores e refrigeração por ar condicionado.

A composição do gabinete integrado ao ar livre

Consiste no corpo do gabinete, equipamento principal OLT, sistema de fonte de alimentação DC incorporado, unidade de distribuição de energia, sistema de ar condicionado e resfriamento do gabinete, fonte de alimentação UPS, bateria de reserva, unidade de distribuição óptica ODF, unidade de monitoramento de ambiente dinâmico, sistema de iluminação do gabinete, etc. .

Os gabinetes integrados externos OLT podem ser usados ​​em estacionamentos subterrâneos residenciais, corredores, telhados, cinturões verdes e outros cenários. Adota design modular, tamanho pequeno e instalação muito simples. 2-3 pessoas podem facilmente concluir a fixação e instalação do equipamento. Todo o gabinete pode ser projetado como cabine simples ou cabine dupla, integrando equipamento principal OLT, fonte de alimentação chaveada embutida (Módulo retificador), bateria reserva, sistema de refrigeração, distribuição óptica ODF e outras peças, o gabinete é altamente integrado, tem as vantagens de proteção ambiental verde, custos operacionais reduzidos e construção simples;

(1) Equipamento principal OLT: Compatível com a instalação de equipamento principal OLT padrão de 19 e 21 polegadas.

Sistema de fonte de alimentação DC incorporado: adota sistema de fonte de alimentação 48V60A, 90A DC e fornece integração de monitoramento de gabinete e saída no sistema de fonte de alimentação. Equipado com porta de monitoramento para bateria;

(2) Unidade de distribuição de energia: A unidade de distribuição de energia fornece o interruptor de entrada de intertravamento da máquina de óleo / rede elétrica, interface à prova d'água da máquina de óleo móvel, módulo de proteção contra raios de nível B + C, interruptor de ar de saída DC, interruptor de ar de saída AC, tomada de manutenção, etc. ;

(3) Sistema de resfriamento de ar condicionado: condicionadores de ar com compressor AC e ventiladores auxiliares são usados ​​para dissipação de calor. Geralmente, um ar condicionado com capacidade de refrigeração de 500W/1500W e um ventilador auxiliar são utilizados para formar um sistema de refrigeração.

(4) Bateria: Fornece espaço de instalação para 4 baterias abaixo de 150Ah/12V, que pode atender à vida útil da bateria de um único dispositivo OLT por mais de 3 horas.

(5) Unidade de monitoramento de ambiente dinâmico: Fornece alarmes para controle de acesso, inundação, fumaça, anormalidades de energia elétrica e anormalidades de temperatura, e usa a interface RS485 para conectar-se ao dispositivo principal OLT para carregar sinais de monitoramento para o sistema de ambiente dinâmico.

(6) Unidade de distribuição óptica ODF: quadro de despacho FC-FC integrado de 12 núcleos, 24 núcleos, 36 núcleos, 48 ​​núcleos, 72 núcleos, 144 núcleos, 288 núcleos, 576 núcleos, usado para a terminação de cabos ópticos externos e pigtails do lado do equipamento de sucesso.

(7) Fonte de alimentação UPS: Geralmente, uma fonte de alimentação UPS de 2KW ou 3KW é usada.

(8) Iluminação do gabinete: Cada cabine independente é fornecida com um conjunto de iluminação LED 48V/220V. As luzes LED podem ser acesas quando a porta do gabinete é aberta.

(1) Equipamento principal OLT

O interior do gabinete contém fonte de alimentação de comutação incorporada, fonte de alimentação do inversor, 100AH ​​48V (bateria de ferro-lítio, bateria de gel de chumbo-carbono, bateria livre de manutenção de chumbo-ácido, bateria de gel opcional), proteção contra raios da fonte de alimentação, unidade de distribuição de energia, dinâmica monitoramento ambiental, unidade de câmera, condicionadores de ar sem água, ventiladores, luzes e sensores. As unidades no gabinete adotam instalação padrão de 19 polegadas e são fáceis de conectar. Cada unidade pode ser substituída de forma independente. O gabinete é adequado para uso em ambientes externos e é à prova de chuva, poeira, ventilado e dissipado de calor, resistente a UV (antienvelhecimento), antirroubo e antiferrugem; o gabinete possui marcações óbvias para indicar a finalidade do gabinete, etc.; o tamanho do gabinete depende do número e tamanho do equipamento de suporte. Projete e reserve espaço suficiente para facilitar a instalação e manutenção do equipamento. A faixa de temperatura operacional é de -40 ℃ ~ + 85 ℃, a umidade operacional é ≤95% UR; a faixa de tensão operacional do chassi é AC165 ~ AC264V; o nível de proteção está em conformidade com IP65.

(2) Unidade de distribuição de energia

O gabinete está equipado com uma unidade de distribuição de energia 3U. A unidade de distribuição de energia consiste em 1 canal de entrada de rede 32A/2P, 1 canal de entrada de gerador de óleo 32A/2P (com intertravamento), 1 canal protetor contra raios nível B/2P, 2 canais 32A/1P e disjuntor inteligente de 4 canais AC saída, saída 16A / 1P DC de 2 canais e placa de cobre formam uma unidade de distribuição de energia para fornecer energia centralmente ao equipamento.

(3) Sistema de refrigeração do ar condicionado

Ele adota ar condicionado de frequência variável sem água DC com economia de energia e controlador inteligente para detectar e operar automaticamente de acordo com as mudanças na temperatura ambiente e registra o tempo de funcionamento, consumo de energia, eventos e dados históricos de todo o sistema. Os dados podem armazenar 100 informações de eventos, 1280 registros de dados históricos, 256 dias de informações de log podem ser consultadas.

Características do ar condicionado inversor DC sem água com economia de energia:

(Ⅰ) A água condensada gerada pela refrigeração do ar condicionado utiliza um design exclusivo para guiar a água até o condensador e utiliza o calor do condensador para consumir completamente a água. Pode atingir o efeito de “autoprodução e autoconsumo” sem drenagem. Ao mesmo tempo, a água de condensação em baixa temperatura reduz efetivamente a carga do ar condicionado e reduz a corrente operacional do compressor para atingir fins de economia de energia;

(Ⅱ) O conceito é novo e o design técnico geral é avançado. Do maquinário ao hardware, do controle à plataforma em nuvem, está muito além de seus concorrentes. O projeto razoável do sistema de refrigeração, a seleção dos componentes elétricos e o projeto perfeito do sistema de bombeamento de água são razoáveis ​​e integrados. Projetos como métodos de instalação simples podem resfriar o equipamento sem drenar a água condensada. É adequado para qualquer local e resolve todas as dificuldades de drenagem. Como pode ser visto pela estrutura da imagem anexa, o design é requintado e os componentes são bem coordenados, sendo compatível com telecomunicações e energia. O grau de impermeabilidade dos gabinetes industriais atinge IP65 ou superior;

(III) Possui saída de alarme de contato seco e interface de comunicação RS485;

(IV) O sistema foi projetado com proteção contra altas/baixas temperaturas, tornando seu uso mais seguro.

(4) Bateria

(Ⅰ) Bateria de chumbo-ácido - gabinete integrado ao ar livre

Sistema de gabinete externo de 1KVA: Fornece espaço de instalação para 4 baterias abaixo de 150Ah/12V, que pode atender à vida útil da bateria de um único dispositivo OLT por mais de 3 horas.

(II) Bateria de fosfato de ferro-lítio - recipiente externo

Capacidade: 46,08 kWh ~ 69,12 kWh, 107,5 kWh ~ 215 kWh, 1290 kWh, máximo 1720 kWh

Potência: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, máximo 800kW

Corrente de carga e descarga: taxa de carga e descarga de 1C, vários gabinetes de bateria podem ser conectados de forma flexível em paralelo.

(5) Unidade de monitoramento de ambiente dinâmico

Configuração do sistema de monitoramento de ambiente dinâmico: host de monitoramento de ambiente dinâmico, tela sensível ao toque, temperatura e umidade, vazamento de ar condicionado, monitoramento de UPS, medidor de tensão e eletricidade

Pode fornecer 1 porta Ethernet 10M/100M; Comunicação GPRS+GPS; 1 medição de temperatura e umidade; 4 medição analógica geral (AI); 2 Detecção de tensão CA; 1 medição de tensão total da bateria; 8 entradas digitais digitais (DI); 8 saídas digitais (DO); 4 portas seriais (incluindo 8 portas seriais RS485 e 2 portas seriais RS232) e outras funções.

(Ⅰ) Função de detecção de status do gabinete: Detecção de temperatura e umidade: Equipado com sensores de temperatura e umidade, coleta temperatura e umidade do display local em tempo real e carrega as condições de temperatura e umidade no gabinete; se a temperatura no gabinete estiver muito alta, um alarme de alta temperatura será carregado. Detecção do status da porta do gabinete: Detecção em tempo real do status da porta do gabinete, abertura ilegal da porta do gabinete e alarme; após a porta do gabinete ser aberta, um alarme de porta aberta é relatado. Detecção de status de fumaça: Detecte se há fumaça no gabinete em tempo real. Quando houver fumaça no gabinete, um alarme de fumaça será carregado. Detecção de status de inundação: Detecção em tempo real se há água no gabinete. Quando há água no gabinete, um alarme de inundação é carregado.

(II) Função de detecção de equipamento na caixa: Detecção do status do protetor contra raios: Detecção em tempo real do status do protetor contra raios. Detecção e monitoramento de corrente forte de 220V: Monitoramento e upload em tempo real do status da tensão. Quando a energia da rede elétrica é cortada, um alarme de corte de energia da rede elétrica é carregado. Detecção e monitoramento da bateria: Monitoramento e upload em tempo real do status da tensão. Quando a tensão da bateria estiver muito baixa, um alarme de baixa tensão da bateria será carregado. Detecção de status do equipamento: Leia os dados do equipamento de 4 canais através de RS485 ou RS232 e carregue os dados para o data center.

(III) Função de controle remoto: Controle de temperatura: pode controlar remotamente o início e a parada do ar condicionado sem água. Controle do ventilador: O ventilador pode ser iniciado e parado remotamente. Controle de luz: O interruptor de luz pode ser controlado remotamente. Controle do disjuntor: A interrupção remota da energia e a reinicialização são possíveis. Controle de reinicialização: A reinicialização do sistema pode ser controlada remotamente.

(6) Unidade de distribuição óptica ODF

Rack de despacho FC-FC integrado de 12 núcleos, 24 núcleos, 36 núcleos, 48 ​​núcleos, 72 núcleos, 144 núcleos, 288 núcleos, 576 núcleos, usado para terminação de cabos ópticos externos e terminação de pigtails no lado do equipamento .

(7) Fonte de alimentação ininterrupta do inversor

O gabinete é equipado com inversor ininterrupto de 2KVA/3KVA/6KVA para alimentar o equipamento. Recursos da fonte de alimentação UPS:

(Ⅰ) Saída de onda senoidal pura, tempo de conversão zero, garantindo efetivamente a confiabilidade da operação ininterrupta da carga.

(II) Controle do microprocessador CPU, autodiagnóstico e autoproteção do sistema de energia do inversor, prolongando significativamente a vida útil do UPS.

(III) Gerenciamento inteligente, armazenamento automático de dados pode ser realizado quando a energia da rede elétrica falha.

(IV) O gerenciamento on-line da bateria prolonga muito a vida útil da bateria e protege o investimento do usuário.

(Ⅴ) Arranque CC, não é necessária alimentação eléctrica e a bateria pode ser utilizada para arrancar a UPS e carregar máquinas

(VI) O filtro EMI/RFI para qualquer clima evita erros de dados causados ​​por ruído.

(Ⅶ) Pode ser usado com um gerador para purificar efetivamente a energia ruim gerada pelo gerador.

(VIII) Usando a tecnologia de modulação por largura de pulso SPWM e módulo de potência IGBT, possui forte anti-interferência e forma de onda de saída pura.

(Ⅸ) A velocidade de carregamento é rápida e a máquina de longo prazo pode fornecer uma corrente de carregamento inicial de cerca de 5-10A. (10) Fonte de alimentação verde e ecologicamente correta, o fator de potência de entrada chega a 95% ou mais, evitando poluição da rede elétrica.

(8) Iluminação do gabinete

Cada cabine independente é fornecida com um conjunto de iluminação LED 48V/220V, que pode ser ligada quando a porta do gabinete é aberta.

Sistema de segurança contra incêndio: detector de fumaça, controle de acesso, vídeo, infravermelho, iluminação, firewall, switch
