Estabilizador de tensão de 220V

Escopo de uso: Adequado para equipamentos de engenharia de rede de computadores, eletrodomésticos, equipamentos médicos, unidades de pesquisa científica, equipamentos de medição, bancos de calibração de fábrica e outros equipamentos que apoiam o uso.

Princípio de trabalho de estabilizador de tensão 220V:

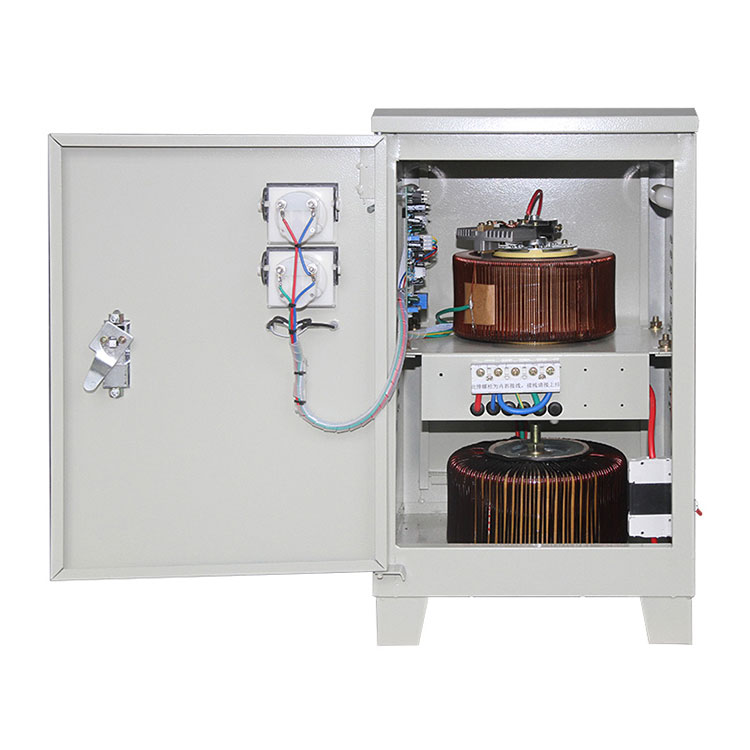

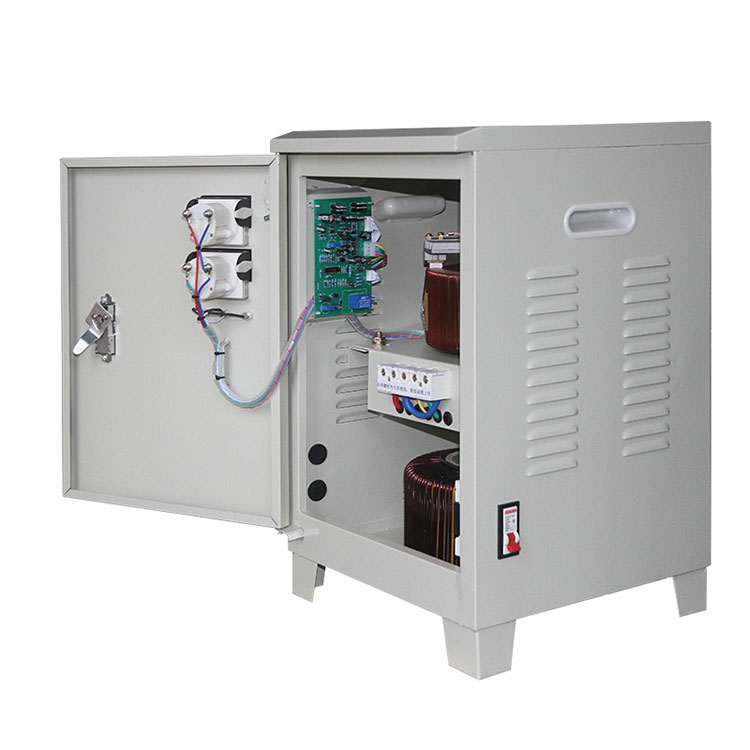

1. Estrutura: Este produto é composto principalmente por um regulador de tensão de acoplamento automático de contato, um circuito de controle de amplificação de comparação de amostragem, um circuito de proteção de tensão de saída, um motor servo e um braço rotativo.

2. Trabalho: Quando a tensão de entrada é instável ou a carga muda, cada amostras de circuito de amostragem de fase separadamente, compara -a com a referência definida, amplia -a e executa a rotação de direção necessária do motor de acordo com o resultado da comparação, impulsionando a rotação do regulador de tensão. O braço ajusta a tensão para que a saída de cada fase permaneça inalterada, alcançando assim a estabilização da tensão. O diagrama esquemático do circuito principal é mostrado abaixo:

Parâmetro de estabilizador de tensão CPSY® 220V (especificação)

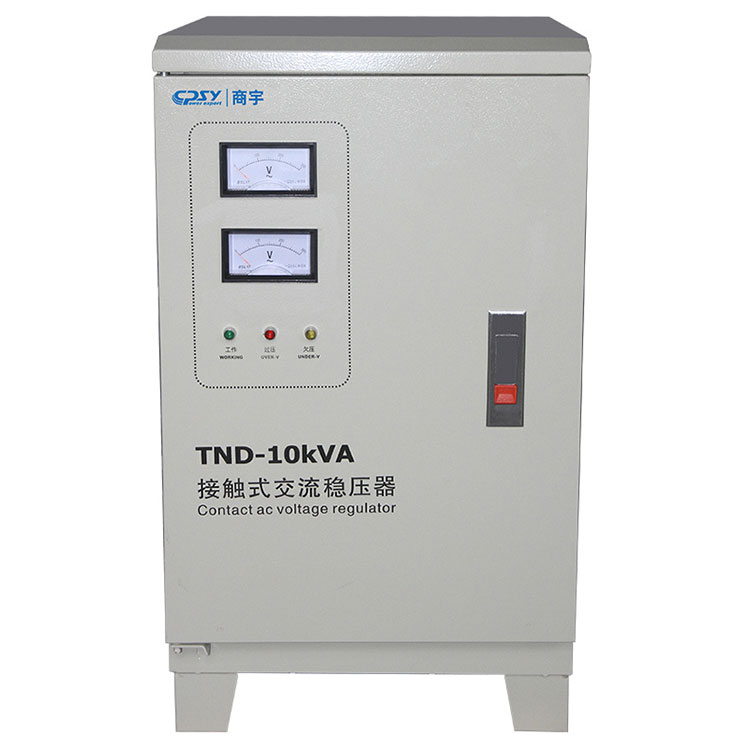

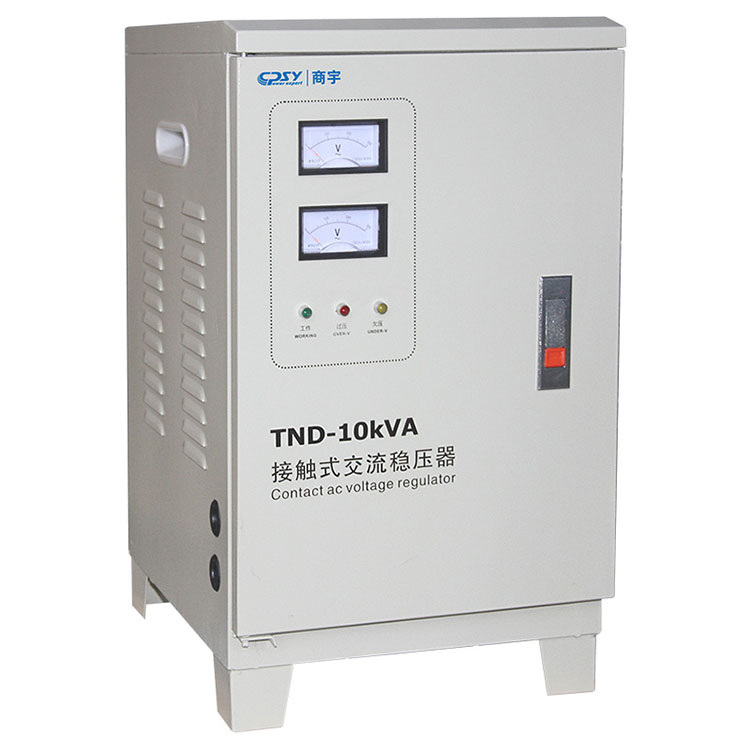

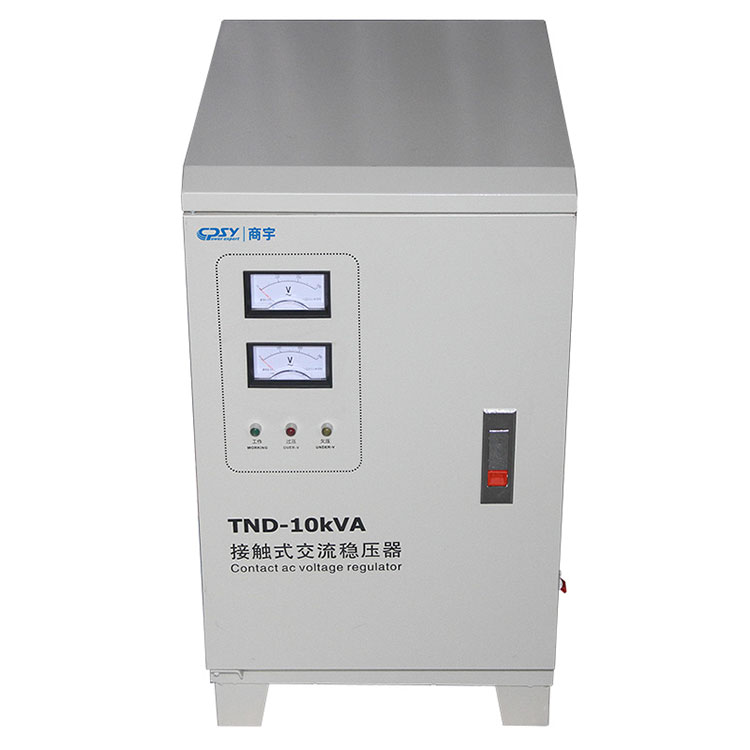

Estabilizador de tensão AC 220v tátil de fase monofásico

Recurso e aplicação do estabilizador de tensão CPSY®220V

Características:

1. Tensão de saída de alta qualidade

O regulador de tensão de 220V pode funcionar sem interrupção, o processo de regulação da tensão é suave e não há perda de energia transitória. A precisão da regulação da tensão de saída é alta e geralmente é ajustada na fábrica para 220V+3% para uma fase monofásica e 380V ± 4% para trifase.

2. A tensão de entrada possui uma ampla faixa de trabalho e fortes características de carga.

Esta máquina pode operar normalmente dentro de uma ampla faixa de tensão de entrada e possui características de carga satisfatória.

3. Alto fator de segurança

Proteção de excesso de tensão e curto-circuito (protegida por fusíveis ou disjuntores de pequenos pequenos circuitos) pode cortar automaticamente a saída se a tensão de saída for muito alta, melhorando bastante o fator de segurança da máquina e protegendo efetivamente o equipamento elétrico terminal.

4. Long Life

Acima de 2k, é usado um disjuntor pequeno de grande quebra, que possui proteção confiável contra carga e curto-circuito; O estabilizador de tensão usa o mais recente escova de carbono de alto desempenho desenvolvido com sucesso, que estende muito a vida útil normal do estabilizador de tensão.

Aplicações:

Instrumento de teste de tensão

Equipamento de tecnologia fotográfica

sistema de alarme de segurança

Ar condicionado, aparelhos de ar condicionado

dispositivo de iluminação

sistema de comunicação

Equipamento médico

computador

Robô industrial

instrumentos de laboratório

Sistema de som de equipamentos de TV

Equipamento de raios-X

Dispositivo de controle de linha de produção

Machine Tools CNC

Detalhes do estabilizador de tensão CPSY® 220V

Quando comparado com os pares, as vantagens do estabilizador de tensão CPSY® 220V como abaixo:

O estabilizador de tensão AC 220V de alta precisão da série TN usa um circuito integrado linear linear em larga escala para formar um sistema de controle, controla o motor servo para acionar o regulador de tensão de contato para ajustar automaticamente as funções de tensão e definir a fonte de tensão e a fúria regulamentada. Este produto tem as vantagens de alta eficiência, distorção de forma de onda pequena, tensão de saída estável e confiável, baixo consumo de energia, operação contínua e proteção de função completa.

A fonte de alimentação regulada por TN da série TN Try-Fases-Adjustable de alta precisão é projetada com base no princípio da regulação de tensão automática comumente usada internacionalmente. Possui precisão de estabilização de alta tensão, distorção de forma de onda de saída pequena, tamanho pequeno, peso leve e baixo consumo de energia. Recursos, fornecendo um ambiente de energia estável e confiável para equipamentos elétricos que requer estabilização de tensão.

Precauções

1. O regulador de tensão de 220V deve evitar vibrações graves, corrosão prejudicial de gás e entrada líquida.

2. Para o fio de conexão do regulador de tensão, equipa -o com um fio de conexão (núcleo de cobre) com capacidade de corrente suficiente de acordo com a potência nominal (≤5a/mm

3. Existe um dispositivo de aterramento dentro do regulador de tensão, e o fio conectado ao exterior deve ser aterrado com segurança. O fio de aterramento não deve ser removido arbitrariamente ou deixado sem aterramento.

4. Se a tensão de saída se desviar muito do valor nominal, ajuste o potenciômetro do aparador na placa de circuito de controle sozinho. Girando no sentido horário aumentará a tensão de saída e vice -versa diminuirá a tensão de saída.

5. Mantenha o interior da máquina limpo. A poeira impedirá a rotação das engrenagens e afetará o uso normal. Deve ser removido a tempo de manter a superfície de contato da escova de carbono e a bobina limpa. Certifique -se de que a mola da escova de carbono tenha pressão suficiente para evitar a departamento na superfície de contato entre a escova de carbono e a bobina.

Lista de embalagem de estabilizador de tensão 220V:
