UPS modular CPSY®

CPSY ® é um dos 10 maiores fabricantes de UPS modulares na China. Com uma enorme fábrica, mais de 200 funcionários e mais de 11 anos de experiência em P&D, fabricando diferentes tipos de UPS para clientes globais, testemunhamos o grande sucesso que nossos clientes obtiveram no mercado.

CPSY® CPY série 10-600K UPS modular é um verdadeiro sistema de ups micro modular on-line de dupla conversão, estático e trifásico de alta frequência. Usando tecnologia de conversão de energia IGBT, sistema inteligente de gerenciamento de bateria ABM e outros mundos. A eficiência total é superior a 94,5%. O fator de potência varia de 0,9 a 1.

Parâmetro UPS Modular CPSY® (Especificação)

Recurso e aplicação do UPS modular CPSY®

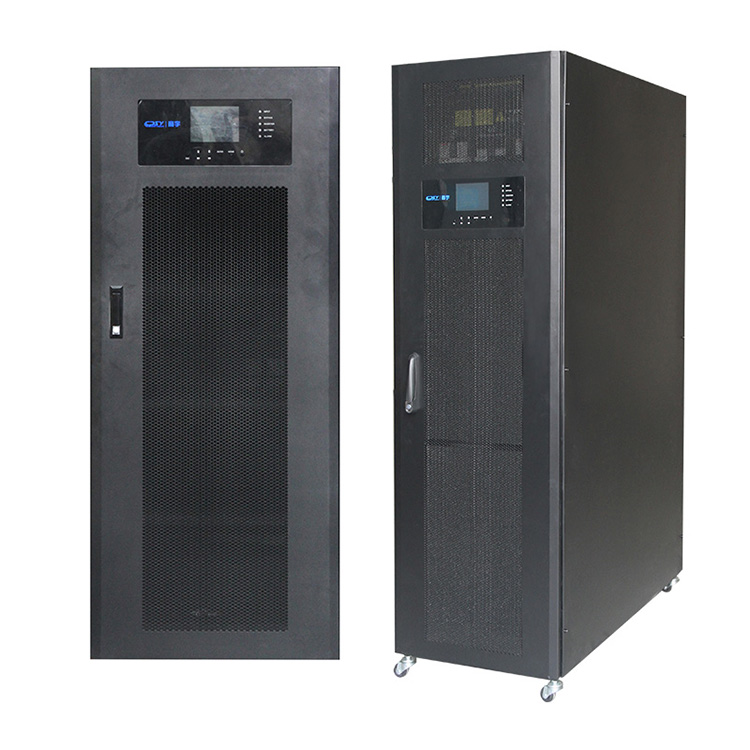

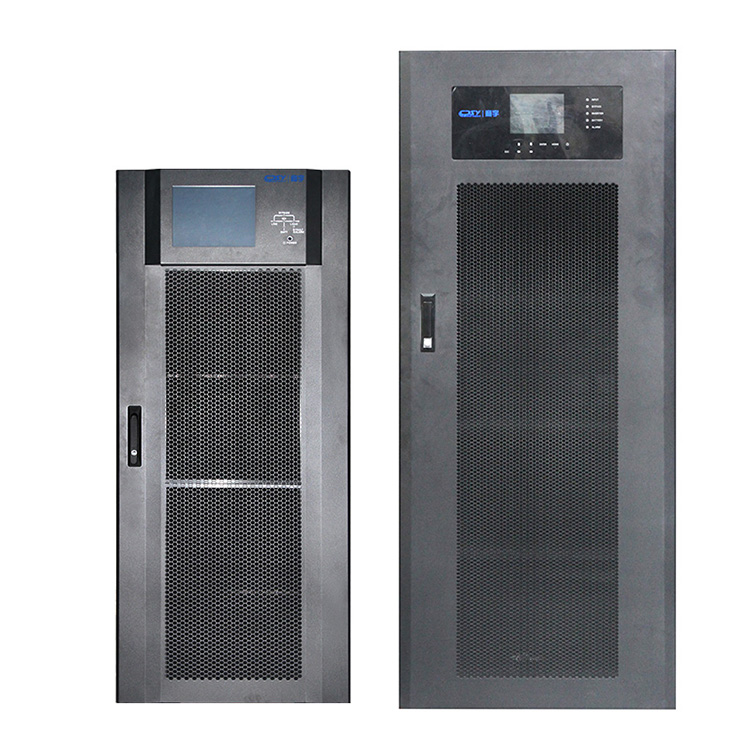

UPS modular CPSY®

Modelo nº:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

Faixa de potência do UPS: 10KVA ~ 600KVA

Características:

● Alta frequência e conversão dupla verdadeira

● Tecnologia de controle duplo DSP (processador de sinal digital) de módulo de alimentação independente

● Fator de potência de saída 0,9/1

● Tecnologia digital paralela N+1, corrente circulante entre módulos extremamente baixa.

● O UPS adota design modular, módulo inteligente de troca a quente e design de proteção do sistema.

● O módulo de potência adota módulos IGBT em vez de componentes discretos.

● Alta confiabilidade, alta potência, alta densidade de energia e alta eficiência, até mais de 94,5%

● Cada módulo independente é equipado com um controlador independente para evitar o risco de falha em um único ponto.

● Carregador independente de bateria, sistema avançado de gerenciamento inteligente de bateria (ABM)

● Detecção automática de frequência, conversão de frequência de 50/60 Hz

● Função de partida a frio da bateria, bateria de lítio opcional

● Proteção eficaz de software e hardware

● Desclassificação linear de entrada de baixa tensão, reduz o tempo de descarga da bateria

● Design de sistema de baixo ruído, a velocidade do ventilador muda de forma inteligente com a temperatura, reduzindo o ruído e prolongando a vida útil

● Início retardado após restauração de energia pode ser definido

● Maior desempenho em altas/baixas temperaturas

● Forte adaptabilidade de carga a cargas lineares e não lineares, corrente de entrada THDi<4%

● Interface de operação amigável, tela LCD grande com alta resolução e informações ricas.

● Comunicação multiplataforma: RS232 (configuração padrão), USB/RS485/SNMP/AS400 contato seco/alarme SMS/função EPO (opcional)

Aplicativo

Datacenter de grande e médio porte

Salas de servidores de telecomunicações

Empresas do grupo

Equipamentos de TI.

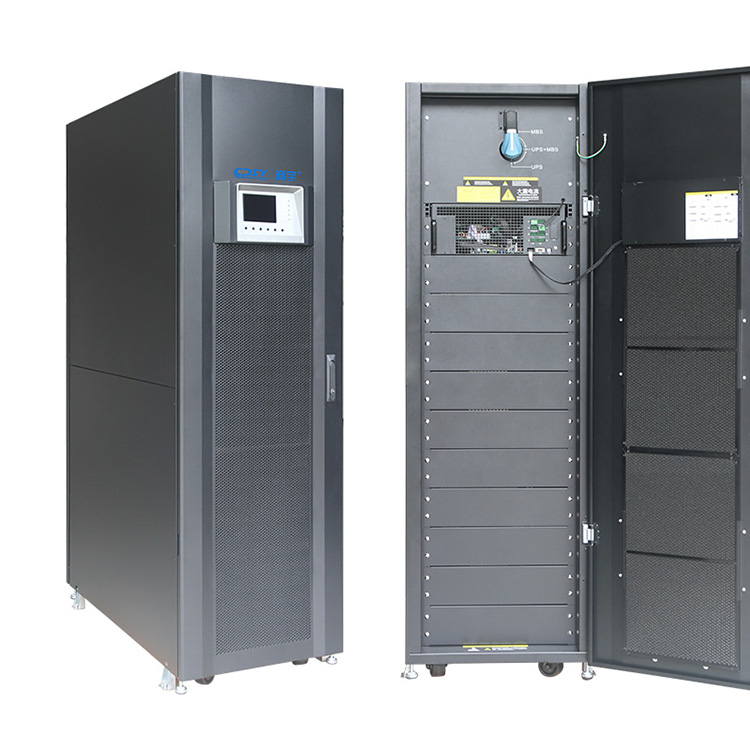

Detalhes do UPS Modular CPSY®

CPSY® Fonte de alimentação modular hot-swap para servir como proteção de energia para infraestruturas de missão crítica, como data centers, equipamentos de rede de médio a grande porte e muito mais.

O sistema UPS modular on-line da série CPSY® CPY é um UPS verde, não isolado, de nível industrial, que adota um conceito avançado de proteção de energia modular. A arquitectura UPS pode dimensionar a potência à medida que a procura aumenta ou à medida que são necessários níveis mais elevados de disponibilidade.

O no-break modular altamente eficiente é um no-break com potência nominal total (kVA=kW) que fornece máxima disponibilidade com seu módulo de controle e alimentação autossincronizado e oferece um custo total de propriedade (TCO) notavelmente baixo. Além da expansão vertical em um único rack, ambos oferecem expansão paralela para até 2 unidades.

Cada módulo UPS possui todo o hardware e software necessários para operação autônoma – retificador, inversor, conversor de bateria, chave de bypass estático, proteção contra retroalimentação, lógica de controle, display e diagrama mímico para monitoramento e controle.

UPS modular série CPY

O sistema UPS adota topologia de dupla conversão online para fornecer a melhor qualidade de energia, independentemente das condições da energia de entrada. Esta topologia também apresenta tempo de transferência zero, garantindo a operação ideal do sistema.

Quando comparado com seus pares, as vantagens do CPSY®Modular UPS são as seguintes:

Recursos e benefícios do UPS modular

1. Alta escalabilidade

O controle DSP fornece uma solução aprimorada de alto desempenho. Integre design modular e tecnologia paralela para simplificar futuras expansões de energia.

2. Redundância paralela N+1 ou N+X, expansão sob demanda, economizando investimento inicial

O número de módulos de potência instalados no UPS pode ser personalizado de acordo com a demanda de energia, o que não ocupa espaço adicional e economiza o investimento inicial. A capacidade de expansão paralela do UPS permite que os usuários personalizem seu próprio sistema de energia conectando vários UPSs para obter maior capacidade e obter redundância de energia N+X para proteger o sistema contra falhas de energia.

3. Tecnologia eficiente de dupla conversão online

O UPS modular da série CPY adota tecnologia de dupla conversão online e seu desempenho chega a 94,5% com 50% de carga. Reduz significativamente o custo total total de propriedade (TCO).

4. Alta confiabilidade e alta eficiência

O design modular melhora a capacidade de manutenção e a confiabilidade. O hot-swap é fácil de instalar e manter, e a falha de um único módulo não afetará a operação normal de outros módulos, fornecendo fonte de alimentação contínua para cargas principais.

A ampla faixa de tensão de entrada garante uma operação de alta eficiência com um fator de potência de saída de 0,9/1, que atende aos requisitos dos servidores mais recentes e otimiza cada centavo do investimento em TI.

5. Baixo custo total de propriedade (TCO)

A modularidade da série CPY combina inovação, simplicidade e baixo custo de propriedade, e o design modular reduz o MTTR (tempo médio de reparo). Este produto foi projetado para ser usado em módulos de potência, módulos STS e módulos de bateria. Isso simplificará a manutenção e a substituição e reduzirá o MTTR (tempo médio de reparo).

6. Partida a frio da bateria e gerenciamento inteligente da bateria

Ele agregará um valor tremendo ao seu fluxo de trabalho, fornecendo energia sob demanda.

O sistema controla de forma inteligente todo o processo de carga e descarga, melhorando efetivamente a vida útil da bateria

7. Economia de energia e proteção ambiental

O modo ECO online funciona para economizar energia. Quando a qualidade da energia da rede elétrica for boa, o UPS mudará para o modo ECO para melhorar a eficiência do sistema. Quando a qualidade é instável, o UPS muda para o modo de rede elétrica para garantir a melhor qualidade de energia.

8. Configuração flexível da bateria para diferentes aplicações

O número de baterias pode ser ajustado de forma flexível. Ele se adaptará às diversas necessidades de energia e reduzirá o tempo de inatividade do sistema. Cada tensão de string pode ser definida de 32 a 40 células.

9. A corrente de carga é ajustável

Fornece corrente de carga máxima de 6A/8A/20A para cada módulo de potência e pode ser ajustada de acordo com as necessidades.

10. Tela de toque LCD

O design da tela LCD sensível ao toque apresenta uma interface amigável e intuitiva, permitindo aos usuários monitorar o sistema de energia e definir as configurações simplesmente tocando na tela. 7.

11. Gerador compatível

A continuidade da energia pode ser alcançada através de geradores durante quedas de energia. Quando o UPS funciona com energia do gerador, o UPS pode estabilizar a tensão instável do gerador e fornecer energia confiável.

12. Interruptor de bypass de manutenção

Os operadores podem usar o switch para transferir facilmente para a rede elétrica no modo bypass para realizar manutenção rápida e segura sem desligar o sistema de energia e os equipamentos conectados.

13. Capacidade de gerenciamento remoto

A função de gerenciamento remoto pode monitorar e controlar o dispositivo através da placa de gerenciamento remoto (placa SNMP, etc.). Os usuários também podem executar tarefas administrativas, como desligamentos e reinicializações agendadas.

Interfaces multicomunicação, RS485, USB, SNMP, comunicação por placa de relé, para gerenciamento de rede e monitoramento remoto

Destaques do UPS Modualr da série CPY em resumo

DPA com Módulos Safe-Swap (SSM)

Para disponibilidade de proteção de energia premium

Baixo custo total de propriedade (TCO)

Economia de custos durante todo o ciclo de vida

Flexibilidade/escalabilidade

Facilidade de atualização de energia, pague conforme você cresce

Capacidade de manutenção aprimorada

Recuperação rápida de falhas

Reconhecimento instantâneo de falhas

Conexão modular ups do gabinete de bateria externa

Normalmente é recomendado para sistemas multimódulos redundantes fornecer a cada módulo UPS sua própria bateria separada.

Para garantir a proteção do pessoal durante a instalação do UPS certifique-se de que as conexões sejam realizadas nas seguintes condições:

Nenhuma tensão de rede está presente no UPS

Todas as cargas estão desconectadas

O UPS e a bateria externa estão sem tensão

Para verificar o desligamento completo dos ups modulares da série CPSY CPY, execute as seguintes etapas:

1) Certifique-se de que os fusíveis que alimentam o UPS no quadro de distribuição de entrada estejam todos abertos e que nenhuma energia seja fornecida ao UPS.

2) Certifique-se de que o “BYPASS DE MANUTENÇÃO” esteja aberto (posição “OFF”)

3) Certifique-se de que os fusíveis da bateria no gabinete da bateria externa e no no-break estejam abertos.

4) Conecte o terra (PE) entre o no-break e o gabinete de bateria externa.

5) Conecte os terminais +/-, N correspondentes entre o UPS e o gabinete de bateria externa de acordo com o desenho.

Programa de manutenção preventiva

a) Limpeza, inspeção visual e inspeção mecânica dos Módulos UPS.

b) Substituição de peças defeituosas ou substituição preventiva de peças com vida útil definida.

c) “Atualização” do equipamento (melhorias técnicas posteriores à entrega).

d) Verifique a calibração da tensão CC e da tensão e frequência de saída do inversor.

e) Verificação dos ajustes dos circuitos de regulação eletrônica, controle e alarme do(s) Retificador(es) e Inversor(es).

f) Verificações funcionais em tiristores, diodos, transformadores, componentes de filtros, por ex. para garantir que eles estejam operando dentro dos parâmetros de projeto especificados.

g) Teste de desempenho geral incluindo uma simulação de falha de serviço público com e sem carga.

h) Monitoramento da operação da bateria no modo de descarga e recarga, incluindo quaisquer tarefas de carga adicional.

Para manutenção da bateria

Recomendamos que este teste seja realizado pelo menos a cada 3 meses, especialmente se a bateria não estiver suficientemente descarregada durante a operação normal.

O tempo de descarga que você usa deve ser de pelo menos metade do tempo de execução da bateria.

Considere que, se você fez um Teste de Bateria completo para verificar a autonomia total da Bateria, o carregador precisa de pelo menos 8 horas para recarregar a Bateria até 90% de sua capacidade.

durante longos períodos de desligamento do sistema UPS, para garantir que a bateria esteja totalmente carregada, o sistema UPS deve estar em operação por pelo menos 12 horas a cada 3 meses. Caso contrário, a bateria poderá ficar permanentemente
