Distribuição de energia de precisão

Como produto terminal de distribuição de energia do data center, o gabinete de distribuição de energia de precisão é a unidade de fonte de alimentação mais próxima do equipamento de TI. A sua operação segura e confiável é crucial para o funcionamento normal dos equipamentos de TI. Atualmente, a nova geração de data centers tem requisitos cada vez mais elevados em termos de confiabilidade e capacidade de gerenciamento do sistema de fornecimento de energia. Os usuários de TI precisam de uma distribuição de energia mais confiável e flexível, um gerenciamento mais refinado e um consumo de custos mais preciso para o sistema de fornecimento de energia dos equipamentos de informação. A cabeceira de distribuição de energia de precisão não apenas completa a função de distribuição de energia da cabeceira de distribuição de energia tradicional, mas também possui muitas funções poderosas de monitoramento e gerenciamento, permitindo que o gerente do data center entenda o status de carregamento da carga do gabinete e dos circuitos ramificados de distribuição em qualquer tempo. status, vários parâmetros e consumo de energia de diferentes frotas, etc.

Parâmetro de distribuição de energia de precisão CPSY® (especificação)

Recurso e aplicação de distribuição de energia CPSY®Precision

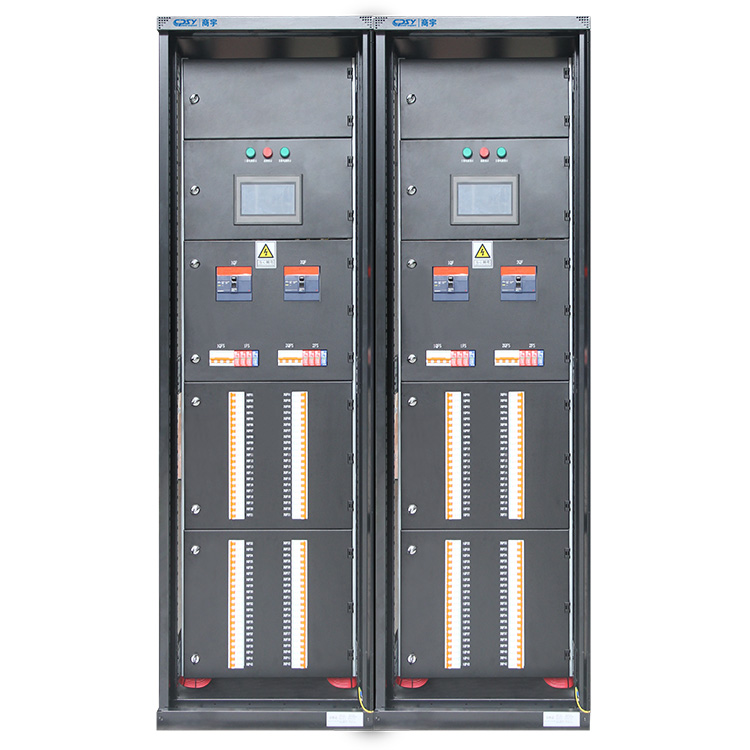

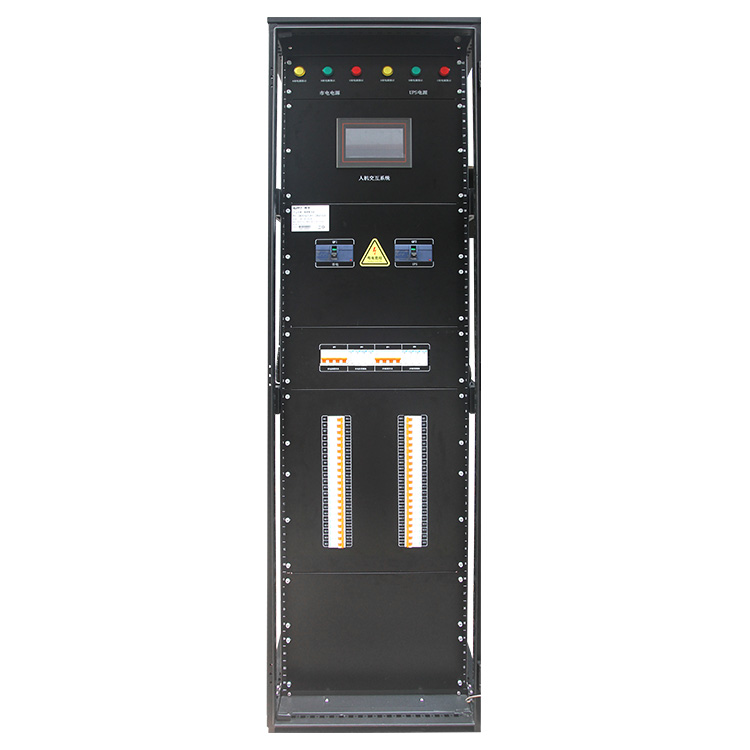

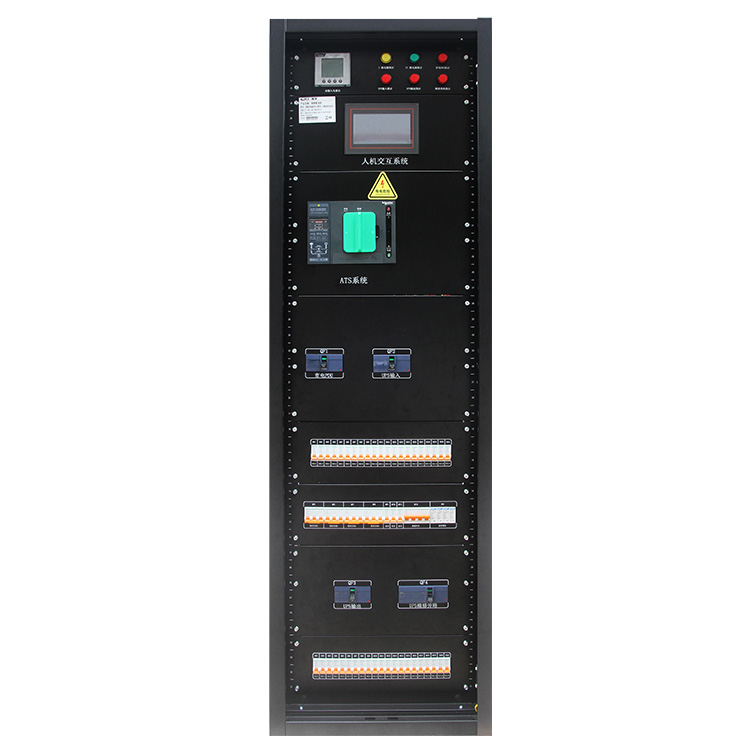

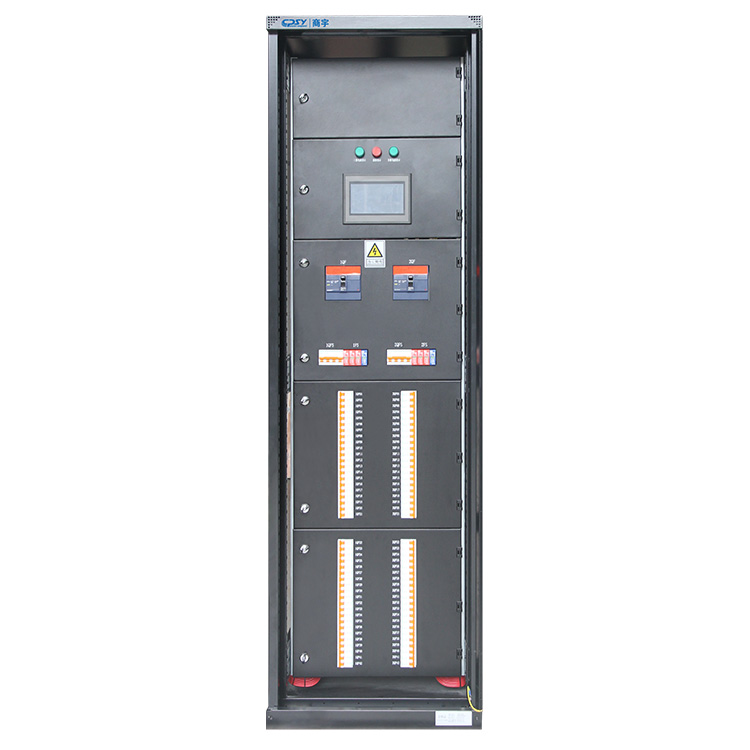

O gabinete de distribuição de energia de precisão Shangyu CPSY® adota um gabinete de rede 42U padrão de 19 polegadas e design de estrutura modular e é equipado com uma variedade de acessórios opcionais. Ela pode personalizar produtos de distribuição de energia de alta confiabilidade personalizados para os clientes de acordo com as necessidades reais da sala de informática. Como membro dos produtos de solução de qualidade de energia, os gabinetes de distribuição de energia de precisão combinam distribuição de energia de baixa tensão, monitoramento inteligente e funções de gerenciamento de energia. Quando usados ​​com fontes de alimentação UPS de alta qualidade, eles podem fornecer proteção abrangente da fonte de alimentação para cargas críticas dos usuários. O gabinete de distribuição de energia de precisão é equipado com uma tela LCD colorida sensível ao toque de tela grande, que pode verificar a tensão, corrente, frequência, potência ativa, potência reativa, KWH, harmônicos e outros status de qualidade de energia de cada circuito principal e circuito derivado em qualquer tempo e pode registrar as mudanças na curva de carga em tempo real. , bem como a capacidade de redundância do sistema em caso de falha parcial, permitindo um monitoramento inteligente localizado. Ele também fornece interfaces RS232, RS485 e de rede para realizar monitoramento remoto on-line em tempo real e recursos de gerenciamento. Quando ocorrer alguma anormalidade no sistema, como sobrecarga, perda de fase, alta ou baixa tensão, etc., o alarme sonoro e luminoso no local lembrará imediatamente o usuário. Ao mesmo tempo, o sistema de monitoramento da sala de informática notificará o usuário por SMS ou telefone para que medidas oportunas possam ser tomadas. Evite riscos potenciais e obtenha alertas de risco em tempo real. O painel pode salvar 3.000 registros históricos e informações de falhas para facilitar aos usuários a análise da causa das falhas. O gabinete de distribuição de energia de precisão também oferece uma variedade de acessórios opcionais, incluindo monitoramento de status de shunt, interruptores hot-swap, transformadores de isolamento, funções EPO/REPO, sistemas de proteção contra surtos TVSS, etc. em finanças, telecomunicações, governo, aeroportos, hospitais e empresas de TI, centros de dados IDC de médio e grande porte ou empresas industriais para fornecer distribuição de energia, proteção de circuitos de distribuição e medição para equipamentos importantes, como servidores de rede. Ele gerencia serviços como aterramento de computadores e é utilizado em áreas com altos requisitos de confiabilidade de fornecimento de energia e fornecimento de energia ininterrupto.

Características:

1. Adote um gabinete de servidor de rede de tamanho padrão 42U de 19 polegadas na sala de computadores, com design flexível e fácil instalação.

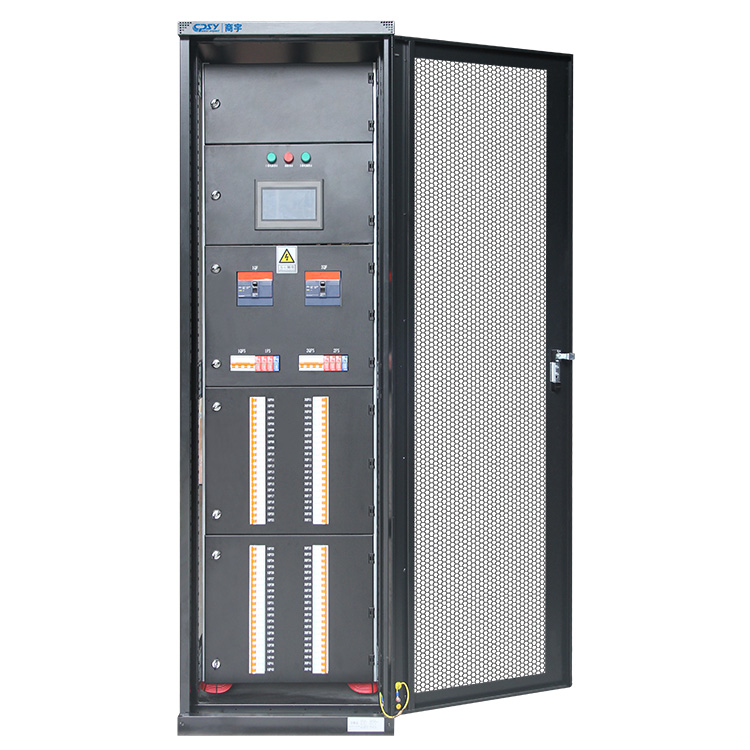

2. Adote um design de proteção de painel de porta de camada dupla, com uma variedade de estruturas de aparência, como: porta de malha, porta de vidro, porta de aço, para garantir a segurança dos operadores;

3. Adote um design modular para economizar espaço de instalação e completar o sistema de barramento de fase ajustável com troca a quente

4. O disjuntor em caixa moldada adota instalação fixa, o micro disjuntor adota instalação de placa de trilho guia e o micro disjuntor S400 com fase ajustável melhora muito a operação segura e facilita a manutenção.

5. Equipado com interface de interação homem-computador HMI, um sistema de monitoramento inteligente, confiável e completo, que pode ler monitoramento de energia, qualidade e status do circuito, alarme e outros dados em tempo real;

6. O painel pode registrar e salvar 900-3000 informações históricas de alarme, o que facilita a análise de falhas e economiza muito mão de obra e recursos materiais.

7. Módulos de monitoramento avançados fornecem funções de monitoramento mais abrangentes e design de valor de domínio multinível para identificar riscos potenciais com antecedência.

8. Acessórios ricos, incluindo interruptores hot-swap, transformadores de isolamento tipo seco integrados, módulos de proteção contra raios e módulos de desligamento remoto EPO/REPO.

9. A estrutura é nova. Todas as peças são processadas com equipamentos CNC importados. Cada processo foi rigorosamente inspecionado para garantir a precisão do processamento de cada peça.

10. Qualidade confiável, feita de placas de aço de trilho frio de alta qualidade, placas revestidas de alumínio-zinco importadas da Coreia do Sul e placas galvanizadas sem respingos. A superfície externa foi pulverizada eletrostaticamente e atingiu o nível avançado internacional.

11. Alta densidade, alta integração, utilizando módulos de alta precisão e altamente integrados, o que aumenta o volume do gabinete, suporta 168 circuitos e reduz o espaço físico.

12. Alta confiabilidade, usando soluções de componentes principais de alta qualidade, que podem suportar com segurança pelo menos 1,73 vezes a corrente de carga total, garantindo segurança, confiabilidade e garantia de qualidade.

13. Gabinete de alto desempenho e alta resistência, as colunas do gabinete são feitas de perfis dobrados Ω e o interior é feito de painéis de plástico ISV, que são seguros e retardadores de chamas.

14. Adota protocolo de comunicação Modbus padrão, suporta RS232, RS485 e outras interfaces de rede e suporta monitoramento remoto em tempo real;

15. Três funções principais de gerenciamento: gerenciamento de segurança, gerenciamento de custos operacionais, gerenciamento de monitoramento de distribuição de energia, gerenciamento inteligente e operação simples.

16. Alarmes abrangentes e configurações avançadas de alarme multicamadas evitam possíveis falhas de energia para garantir medidas de resposta precoce, reduzir acidentes de falta de energia local causados ​​por operação incorreta do usuário e obter distribuição de energia precisa.

17. Utilizar sistemas avançados ou abrangentes para monitorar e rastrear o consumo de energia e vazamentos em circuitos. Cabos de saída blindados para cada carga reduzem EMI e RFI.

Formulários:

Usado principalmente para clientes importantes, como data centers IDC ou empresas industriais, como telecomunicações, finanças, governo e TI, para fornecer distribuição de energia, proteção de circuitos de distribuição, medição, gerenciamento e aterramento de computadores e outros serviços para equipamentos importantes, como servidores de rede. Campos com altos requisitos de fonte de alimentação e fonte de alimentação ininterrupta.

Função:

Funções perfeitas de monitoramento/monitoramento

1. Monitoramento em tempo real da entrada total do gabinete de distribuição de energia e da tensão, corrente, frequência, potência, eletricidade e outros parâmetros de cada filial para obter monitoramento inteligente localizado;

2. Detecte o status de comutação de cada switch, exiba e gerencie conteúdo harmônico, gerenciamento de energia, tendências históricas, curvas de carga, etc.

3. Exibição de dados em tempo real, alarme em tempo real, curva de tendência, diagnóstico de rede de comunicação, gravação de banco de dados, gerenciamento de segurança, análise estatística e relatórios, liberação de nuvem de dados, etc.

4. Módulos de monitoramento avançados fornecem funções de monitoramento mais abrangentes e design de valor de domínio multinível para identificar riscos potenciais com antecedência.

Função avançada de alarme/alarme

1. Possui alarmes sonoros e visuais e interfaces de monitoramento remoto, e alarme multicamadas avançado pré-configura cada alarme de capacidade de carga, alarme de sobrecarga e alarme de sobretensão para evitar possíveis falhas de energia.

2. Suporta alarmes sonoros e visuais para sobretensão do circuito principal e circuito derivado, subtensão, sobrecarga, limite de frequência, tensão anormal de terra zero, disjuntor e outras falhas.

3. Possui função de alerta de risco em tempo real, que pode notificar anormalidades do sistema em tempo real e evitar riscos potenciais;

4. O painel pode registrar e salvar 900-3000 informações históricas de alarme, o que facilita a análise de falhas e economiza muito mão de obra e recursos materiais.

Função de proteção confiável

1. Ele pode ser usado com a unidade de coleta de vazamento para realizar funções de monitoramento de vazamento e proteção contra vazamento on-line e monitoramento de segurança em tempo real.

2. Anti-surto, anti-raio (opcional); proteção contra sobrecorrente, proteção de desligamento de emergência, proteção de desligamento por superaquecimento.

3. Configure um sistema de aterramento confiável e um circuito de proteção contra sobretensão para garantir a confiabilidade da fonte de alimentação; apoiar a personalização de uma variedade de soluções de fonte de alimentação e realizar sistemas redundantes;

Outras funções

1. Equipado com uma interface de troca homem-máquina de 7 polegadas e uma grande tela LCD colorida, que oferece conveniência aos operadores, facilita a consulta e o monitoramento em tempo real e pode detectar falhas e riscos operacionais com antecedência.

2. Equipado com função de monitoramento inteligente, compatível com vários sistemas de monitoramento de salas de computadores, tornando a operação e o gerenciamento de energia mais eficientes

3. Escalabilidade flexível, o número de canais de comutação pode ser substituído e expandido a qualquer momento sem interrupção de energia. Chaves de fase ajustáveis ​​e hot-swap e ajuste de fase on-line podem ser opcionais. .

4. Design altamente modular, os disjuntores de linha de entrada e saída instalados em cada unidade funcional são organizados em ordem e em camadas, o que proporciona grande comodidade para instalação rápida e fácil e manutenção de falhas.

5. Bom desempenho e produtos altamente integrados garantem uma operação mais estável e segura do equipamento.

Detalhes de distribuição de energia de precisão CPSY®

O gabinete de distribuição de energia de precisão Shangyu CPSY® é adequado para usuários de energia importantes, como usinas de energia, subestações, empresas industriais e de mineração, telecomunicações, bancos, finanças, centros de dados governamentais e IDC ou empresas como AC 50 Hz, tensão máxima de trabalho de 660 V, trabalho máximo corrente para 5000A no sistema de distribuição de energia. É usado para conversão de energia e controle de distribuição de distribuição de energia em salas de máquinas, controle de motores e iluminação e outros equipamentos de distribuição de energia. Ele adota distribuição de energia de canal duplo e pode ser usado para alternar entre energia da rede e energia da rede ou energia da rede e inicialização de energia de backup no sistema de rede elétrica. Faça com que a fonte de alimentação forneça energia continuamente e use equipamentos elétricos para garantir a confiabilidade de sua fonte de alimentação.

O gabinete de distribuição de energia de precisão pode ser usado com a unidade de coleta de vazamento para realizar a função de monitoramento de vazamento online. Ao mesmo tempo, pode ser utilizado com o acessório sensor de temperatura para monitorar em tempo real a temperatura do gabinete superior da coluna, o que melhora a segurança do sistema de alimentação da sala de informática. Possui alta capacidade de ruptura e boa estabilidade dinâmica e térmica. A estrutura é avançada e razoável, o esquema elétrico é prático, serial e versátil, várias unidades de esquema podem ser combinadas arbitrariamente, um gabinete pode acomodar muitos circuitos, economizando espaço, aparência bonita, alto nível de proteção, seguro e confiável, com as vantagens de fácil manutenção, é um produto indispensável para integradores de sistemas na indústria de UPS. Este produto está em conformidade com os padrões IEC439 e GB/T251 "Conjuntos completos de painéis extraíveis de baixa tensão". É um produto indispensável na sala de informática. Funciona em estreita colaboração com o UPS, o tamanho pode ser personalizado e também pode ser transformado em caixa de distribuição. O plano específico de distribuição de energia depende do projeto.

Quando comparado com seus pares, as vantagens da distribuição de energia de precisão CPSY® são as seguintes:

●Confiabilidade:

1. Todos os componentes são padronizados, processados ​​com equipamentos CNC importados e testados pelo fabricante.

2. É feito de placas de aço de trilho frio de alta qualidade, placas revestidas de alumínio e zinco importadas da Coreia do Sul e placas galvanizadas sem respingos de zinco. A superfície externa foi pulverizada eletrostaticamente e atingiu o nível avançado internacional.

3. A placa-mãe do computador de alta confiabilidade monitora de forma abrangente vários parâmetros operacionais do sistema e os exibe de forma abrangente através da HMI, reduzindo o espaço ocupado pelo gabinete de distribuição de energia e aumentando a proporção de volume do gabinete de distribuição de energia.

●Segurança:

1. O design de proteção do painel da porta de camada dupla evita choques elétricos e garante a segurança do operador.

2. Defina alarmes multicamadas para sobrecarga de loop, sobretensão, subtensão, desequilíbrio trifásico, sobretemperatura do transformador de isolamento, falha na proteção contra raios e outros parâmetros.

●Simplicidade:

1. Devido ao uso de componentes pré-fabricados e ao design padronizado do gabinete de TI / servidor 42U de 19 polegadas, a instalação é simples e rápida e é mais compatível com o layout da sala de computadores.

2. Equipado com uma grande interface de interação homem-computador para facilitar a consulta e configuração de dados, ele pode monitorar vários parâmetros de tensão, corrente, frequência, potência e outros parâmetros em tempo real para obter monitoramento inteligente localizado.

3. O sistema de barramento de fase ajustável hot-swap pode ser substituído e expandido on-line para garantir a operação ininterrupta do sistema.

●Riqueza:

1. Acessórios ricos, incluindo interruptores hot-swap opcionais, transformadores de isolamento do tipo seco integrados, módulos de proteção contra raios e módulos de desligamento remoto EPO/REPO.

2. Vários métodos de comunicação, combinados de forma flexível com o sistema backend, usando protocolo de comunicação Modbus padrão, suportando RS232, RS485 e outras interfaces de rede

3. Suporta personalização de várias soluções de fonte de alimentação e pode implementar sistemas redundantes

●Fácil de gerenciar:

1. Com um sistema de monitoramento completo, o gerente da sala de informática pode controlar o estado de funcionamento do equipamento em tempo real, facilitando o gerenciamento;

2. Adote um design modular de alta precisão e alta integração para economizar espaço de instalação e completar o sistema de barramento de fase ajustável com troca a quente.

3. Além do monitoramento e gerenciamento da distribuição de energia, também tem as funções de gerenciamento de custos operacionais e gerenciamento de segurança. É inteligente, fácil de gerenciar e simples de operar, o que melhora a confiabilidade do sistema de distribuição de energia e reduz riscos.

Condições de Uso

1. A temperatura do ar ambiente não deve ser superior a +40°C e não inferior a -5°C. A temperatura média dentro de 24 horas não deve ser superior a +35℃.

2. Para instalação e uso interno, a altitude do local de uso não deve exceder 2.000 m.

3. A humidade relativa do ar circundante não deve exceder 50% quando a temperatura máxima for de +40°C, sendo permitida uma humidade relativa maior a temperaturas mais baixas. (Por exemplo, 90% a +20°C) O efeito da condensação que pode ocorrer ocasionalmente devido a mudanças de temperatura deve ser levado em consideração.

4. Na instalação do equipamento, a inclinação com o plano vertical não deve ultrapassar 5%. O equipamento deve ser instalado em local sem vibrações e impactos severos e em local onde os componentes elétricos não estejam corroídos.

5. Quando os usuários têm requisitos especiais, eles podem negociar com o fabricante.

Os materiais materiais incluem principalmente:

80% das caixas de distribuição no mercado são feitas deste material de chapa de aço laminado a frio, que é forte e durável.

A placa de aço inoxidável tem boa função antiferrugem e a caixa de distribuição é mais durável.

Padrões aplicáveis:

GB 7251.1-2013 Equipamento completo de manobra e controle de baixa tensão

GB/T 7251.12-2013 Equipamento completo de manobra e controle de baixa tensão

GB 7251.8-2005 Conjuntos completos de baixa tensão de equipamentos de manobra e controle Requisitos técnicos gerais para conjuntos completos inteligentes de equipamentos

Solicitação de cotação

1. Quais são as principais classificações dos armários de distribuição de energia?

Os gabinetes de distribuição de energia para salas de computadores são geralmente divididos em três níveis: gabinete de distribuição de energia → gabinete de distribuição de energia inteligente → gabinete de distribuição de energia de precisão inteligente.

---De acordo com o material, os gabinetes de distribuição de energia podem ser divididos em dois tipos: madeira e metal. Como o nível de proteção dos gabinetes de distribuição de energia metálicos é um pouco alto, a maioria deles é feita de metal.

--Com base nas características estruturais e nos usos, os armários de distribuição podem ser divididos em armários de distribuição de proteção, armários de distribuição tipo gaveta, etc.

1) Gabinete de distribuição de energia de proteção, também chamado de gabinete de distribuição de energia fechado (gabinete de distribuição de proteção / selado), refere-se a um gabinete de distribuição de baixa tensão no qual todos os lados, exceto a superfície de instalação, são fechados. Os componentes elétricos como interruptores, proteção, monitoramento e controle deste tipo de armário de distribuição são instalados em uma carcaça fechada de aço ou materiais isolantes, podendo ser instalados na parede ou fora dela. Pode não haver medidas de isolamento entre cada circuito no gabinete de distribuição, ou uma placa metálica aterrada ou placa isolante pode ser usada para isolamento. Normalmente, existe um intertravamento mecânico para a operação da porta e do interruptor principal. Há também um gabinete de distribuição de energia de mesa protetor (ou seja, console), com controle, medição, sinal e outros aparelhos elétricos instalados no painel. Os componentes do gabinete de distribuição de energia de proteção são isolados por placas de proteção e possuem um nível superior. Eles são usados ​​principalmente como dispositivos de distribuição de energia em locais de processo.

2) Gabinete de distribuição de energia tipo gaveta (também chamado de gabinete de distribuição tipo gaveta). Este tipo de gabinete de distribuição utiliza uma placa de aço para formar um invólucro fechado, e os componentes elétricos dos circuitos de entrada e saída são instalados em gavetas extraíveis para formar uma unidade funcional que pode realizar determinadas tarefas de fornecimento de energia. As unidades funcionais são separadas do barramento ou cabo por uma placa metálica aterrada ou por uma placa funcional de plástico, formando três áreas: barramento, unidade funcional e cabo. Existem também medidas de isolamento entre cada unidade funcional.

Este tipo de gabinete de distribuição de energia possui alta confiabilidade, segurança, compatibilidade e intercambialidade. É um gabinete de distribuição de energia relativamente avançado. A maioria dos gabinetes de distribuição de energia produzidos atualmente são gabinetes de distribuição do tipo gaveta, que podem ser usados ​​para controlar a fonte de alimentação. Empresas industriais e mineiras e edifícios altos que exigem um controlo mais centralizado da distribuição de energia ou uma maior fiabilidade do fornecimento de energia.

3) Armário de distribuição de iluminação elétrica

O gabinete de distribuição de iluminação elétrica adota instalação fechada, e o grau varia de acordo com os requisitos da ocasião de uso. Os gabinetes de distribuição de iluminação elétrica são usados ​​principalmente como equipamentos de distribuição de energia de baixo nível, como para controle de distribuição de energia em locais de produção em empresas industriais e de mineração.

4) Gabinete de distribuição de painel fixo, geralmente chamado de quadro de distribuição ou quadro de distribuição. É um gabinete de distribuição de energia aberto com painel blindado. A parte frontal tem função de proteção, e a parte traseira e as laterais também podem entrar em contato com as partes energizadas. Só pode ser usado em empresas industriais e de mineração com baixo nível de proteção e baixos requisitos de continuidade e confiabilidade do fornecimento de energia. Alimentação centralizada na sala da subestação. O gabinete de distribuição de energia de painel fixo também é chamado de painel de distribuição de energia. Sua parte frontal é um painel de gabinete, que pode ser utilizado para blindagem e abertura e fechamento. A parte traseira e as laterais são abertas e podem acessar dispositivos ativos. Os gabinetes de distribuição de energia em painel fixo possuem baixo nível de proteção e só podem ser utilizados em algumas situações que não exigem alto desempenho e requerem alimentação contínua, como alimentação centralizada em salas de transformadores em empreendimentos industriais e de mineração.

2.As principais diferenças entre armários de distribuição de precisão e armários de distribuição tradicionais são as seguintes:
